IP por és vízállósági jelölés értelmezése

Az IP védettség (International Protection Marking ) jelentése Nemzetközi Védettség Jelölés. Egy műszaki berendezés áramköreit védő tokozás (készülékház) környezeti behatások elleni védettségét jelzik vele. Az IP besorolást Magyarországon az MSZ EN 60529:2001 “Villamos gyártmányok burkolatai által nyújtott védettségi fokozatok (IP kód)” nemzetközileg az IEC 60529 szabvány írja le, amelyet gyakorlati tesztek alapján határoztak meg.

IP Védettség kódok

Az első számjegy a szilárd anyagok, a második a vízzel szembeni védelemre, az esetleges harmadik a szilárdságra vonatkozik. A magasabb szám minden esetben magasabb védelmi szintet jelent. A védettségi érték hiányát gyakran X betűvel jelzik. Lehetségesek még kiegészítő betűk és piktogramok is hivatkoznak a védettségre.

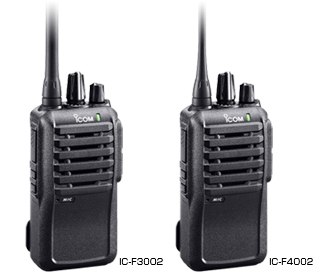

Az Icom IC-F3002 / IC-F4002 sorozatú rádiók IP54-es por és vízálló védettséggel rendelkeznek
Az Icom IC-F3002 / IC-F4002 sorozatú rádiók IP54-es por és vízálló védettséggel rendelkeznek

Szilárd tárgyak szerkezetbe jutása elleni mechanikai védettség

  • 0: Nincs védelem
  • 1: Nagyméretű szilárd tárgyak ellen védett (>50 mm)
  • 2: Közepes méretű szilárd tárgyak ellen védett (>12 mm)
  • 3: Kisméretű szilárd tárgyak ellen védett (>2,5 mm)
  • 4: Apró méretű szilárd tárgyak ellen védett (>1 mm)
  • 5: Por ellen védett (nem károsító mértékű behatolás megengedett)
  • 6: Teljes mértékben védett por ellen

Víz elleni védettség

  • 0: Nincs védelem
  • 1: Függőlegesen cseppenő víz ellen védett (pl. kicsapódó víz)
  • 2: Fröccsenő víz ellen védett (függőlegestől max. 15 fokban)
  • 3: Fröccsenő víz ellen védett (függőlegestől max. 60 fokban)
  • 4: Fröccsenő víz ellen védett minden irányból (nem károsító mértékű szivárgás megengedett)
  • 5: Kisnyomású vízsugár ellen védett minden irányból (nem károsító mértékű szivárgás megengedett)
  • 6: Erős vízsugár és vízbe merítés ellen védett (rövid ideig tartó merülés, nem károsító mértékű szivárgás megengedett)
  • 7: Vízbe merülés ellen védett korlátozott ideig (0,15–1 m között 30 percig)
  • 8: Víz alatt folyamatosan használható a gyártó által megadott ideig (1 m-nél mélyebben)



Sajnos URH rádiókészülékre vonatkozó IP teszt videót nem találtunk az interneten, de az alábbi hallókészülék helyébe könnyedén eltudunk képzelni egy Icom vagy egy Motorola URH rádiót is.

https://youtu.be/QBDxGW4iVy4
