Az otthoni televízió- és rádióvétel sokkal összetettebb rendszer, mint elsőre gondolnánk. A tetőn lévő antenna, a koaxiális kábel, az erősítők és az elosztók mind egyetlen célt szolgálnak, hogy a lehető legjobb minőségű jel eljusson a televíziókészülékekhez és rádiókhoz.
Legújabb cikkünkben bemutatjuk, milyen rendszerben érdemes gondolkodni otthoni felhasználás esetén, milyen technológiák léteznek, illetve, hogy milyen eszközök alkotják a teljes jelútvonalat.
Mit érdemes tudnunk a televíziós és a rádiós jelekről?
A televíziós és rádiós szolgáltatások különböző frekvenciatartományokban működnek. Ezeket az antennák fogják, majd a jelek koaxiális kábelen keresztül jutnak el az otthoni eszközökhöz
A tipikus otthoni rendszerek a következő szolgáltatásokat használják:
- FM (Frequency Modulation) - hagyományos analóg rádió, rádió műsorszórási technológia, amely a vivőhullám frekvenciájának változtatásával kódolja az információt, így jobb hangminőséget és kevesebb zavaró zajt biztosít, mint az AM rádió.
- DAB+ (Digital Audio Broadcasting Plus) - digitális rádió sugárzási szabvány
- DVB-T / DVB-T2 (Digital Video Broadcasting - Terrestrial) - digitális földfelszíni televízió szabvány
- DVB-S2 (Digital Video Broadcasting - Satellite) - műholdas televízió szabvány
A koaxiális kábelben a jel általában 5-2400 MHz frekvenciatartományban halad, így egyszerre több szolgáltatás is továbbítható ugyanazon a vezetéken. Magyarországon a földfelszíni digitális televíziós szolgáltatás a DVB-T2 szabványt használja például MindigTV szolgáltatás esetében. Hazánkban 2020 óta érhető el az új rendszer.

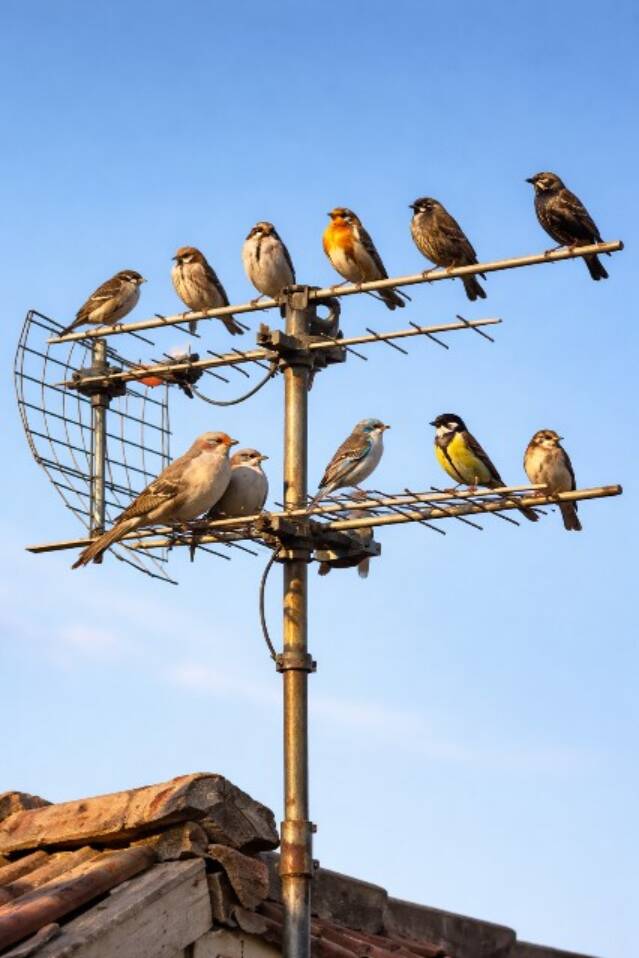

Minden rendszer az antennával kezdődik. Az antenna fogja a levegőben terjedő rádiófrekvenciás jeleket, és alakítja át elektromos jellé. Az antenna kiválasztása kulcsfontosságú, mert ha gyenge vagy hibás jelet fog, azt utólag már nem lehet teljes mértékben helyrehozni.
Az alábbi szempontok szerint érdemes antennát kiválasztani:
- a vételi jel erőssége az adott területen
- milyen irányból érkeznek az adók
- zavarforrások jelenléte (például 4G vagy 5G mobilhálózat)
- az épület mérete és a kiszolgálandó TV-k száma
- időjárási körülmények (szél, hó, pára, stb.)
Ismerjék meg a Fracarro márkájú antennáinkat
A DND Telecom Center kínálatában a Fracarro kültéri antennák széles választéka megtalálható. A kültéri antennák különösen hasznosak, ha messze lakunk az adótornyoktól, vagy ha akadály van az adó és az otthonunk között. Segítségükkel foghatók a helyi csatornák, és általában jobb jelminőséget biztosítanak, mint a beltéri antennák.
A modern rendszerekben többféle antenna típust használnak:
LP45F 5G: Ez egy irányított UHF antenna, mely jó vételt biztosít a digitális televízióhoz, miközben szűri az 5G mobilhálózatok zavarait. Ár-érték arányban ez egy igazán jó választás.
Tekintse meg a Fracarro LP45F 5G kültéri TV antennánkat az alábbi linkre kattintva
BLU5HD 5G: Ez egy magas nyereségű, irányított antenna, amely nagyobb távolságok esetén is stabil vételt biztosít. Robosztus kivitelének köszönhetően jobban ellenáll a szélsőséges időjárásnak.
Ismerje meg a Fracarro BLU5HD 5G kültéri yagi TV antennánkat weboldalunkon
ELIKA PRO 700 C: Ez egy nagyon nagy nyereségű, erősen irányított antenna, mely kiválóan alkalmas gyenge jelszintű területeken. Minden jellemzőjében egy remek választás.
Fedezze fel a Fracarro ELIKA 700 C UHF irányított antenna TV antennánkat az alábbi oldalra kattintva
Ezek az antennák többnyire beépített LTE/5G szűrőkkel rendelkeznek, hogy a mobilhálózatok ne zavarják a TV-vételt.
Miért van szükség 4G/5G szűrőkre?
A szűrők használata abban az esetben célszerű, ha a beérkező jeleket interferenciaforrások zavarják. A modern mobilhálózatok részben ugyanazt a frekvenciatartományt használják, mint a televíziós jelek. Ezért előfordulhat, hogy:
- a mobiladó zavarja a TV-vételt
- a jel zajos vagy pixeles lesz
- csatornák eltűnnek
A szűrés hatékonyságát több tényező is meghatározza, amelyek közül három különösen fontos szempont emelhető ki.
Az első az, hogy a szűrő használata mennyire csökkenti a hasznos jel erősségét. Minden szűrő okoz bizonyos mértékű jelszint-csökkenést, ezért fontos, hogy ez a veszteség minél kisebb legyen, különben a rendszerben továbbított jel túl gyengévé válhat.
A második szempont az, hogy a szűrő mennyire pontosan képes kiválasztani a kívánt jelet a különböző frekvenciák közül. Egy jó minőségű szűrő nagyon pontosan meghatározott frekvenciatartományt enged át, miközben a többi jelet nem továbbítja.
A harmadik fontos tényező az, hogy a szűrő mennyire hatékonyan gyengíti vagy nyomja el a nem kívánt jeleket. Ez különösen fontos olyan környezetben, ahol sok különböző rádiófrekvenciás jel van jelen, például mobilhálózatok vagy más adóberendezések közelében. Ha egy szűrő mindhárom szempontból jól teljesít, akkor a rendszerben stabilabb és jobb minőségű jelátvitel érhető el.
A jel elosztása a lakásban
Miután az antenna fogta a jelet, azt el kell juttatni a lakás különböző pontjaira, amihez több eszköz szükséges:
- koaxiális kábelek
- elosztók (splitterek)
- fali aljzatok
- lezáró ellenállások
A jel minden elemnél gyengül, amit figyelembe kell venni a rendszer tervezésekor.
Mikor kell jelerősítő?
Ha a kábelek és elosztók túl nagy veszteséget okoznak, a jel már nem lesz elegendő a televízió számára. Az erősítők egyik legnagyobb előnye, hogy felerősítik a beérkező gyenge jeleket, így sokkal stabilabbá képesek tenni azokat. Az erősítő célja:
- a jel erősítése
- a veszteségek kompenzálása
- stabil jelszint biztosítása több TV számára
Ismerjék meg a Fracarro márkájú jelerősítőinket
Ha a rendszer egyszerűbb vagy az antenna közel van a lakáshoz, beltéri erősítőt érdemes használni:
MBJ3r3U T2: Ez az eszköz az antennákból érkező jelek erősítésére és azok egyesítésére szolgál. Lehetővé teszi a különböző antennákról érkező jelek egy rendszerbe történő összekapcsolását, miközben a jelet megerősíti a jobb vétel érdekében. Beépített tápegységgel rendelkezik, így a működéséhez nincs szükség külön tápegységre. Emellett több kimenetet biztosít, amelyek segítségével a jel a lakás különböző pontjaira is elosztható. Ez a készülék automatikus jelszint szabályozással rendelkezik (Automatic Building Level Adjusment), amely stabil kimeneti jelszintet tart fenn akkor is, ha a bemeneti jel ingadozik.
Tekintse meg Fracarro MBJ3r3U T2 többsávos beltéri erősítőnket az alábbi linkre kattintva
FRPRO EVO HD: Ez az eszköz egy kompakt, programozható fejállomás, amely képes kezelni a különböző antennákból érkező jeleket, majd optimalizálva továbbítani azokat a kábelhálózat felé. Az eszköz 5 bemenettel rendelkezik, így egyszerre több antenna jelét is képes fogadni és feldolgozni. Elsősorban olyan helyeken alkalmazzák, ahol sok televíziót kell kiszolgálni egy központi rendszerből (például: társasházak, szállodák, kórházak, stb.). Az FRPRO szűrőerősítők minden egyes csatorna jelszintjét külön-külön, egymástól függetlenül állítják be.
Ismerje meg Fracarro FRPRO EVO HD önprogramozó fejállomásunkat weboldalunkon
A modern épületekben egyre gyakoribb igény, hogy egyetlen műholdas vagy földfelszíni TV jel több lakásba vagy több készülékhez jusson el. Erre a feladatra a multiswitch rendszerek nyújtanak professzionális megoldást, amelyek lehetővé teszik a műholdas és földfelszíni televíziós jelek hatékony elosztását több vevő között.
A multiswitch egy olyan jelosztó eszköz, amely a műholdas antenna (LNB) által vett jeleket több kimenetre osztja szét. Így egyetlen parabolaantenna segítségével több televízió vagy lakás is hozzáférhet a teljes műholdas csatornakínálathoz. Különösen társasházakban, szállodákban vagy nagyobb családi házakban ideális a multiswitch használata.
Ismerjék meg egy Fracarro márkájú multiswitchünket
SWI912TS:Ez az eszköz egy professzionális, kaszkádolható multiswitch, amely kifejezetten kis és közepes méretű központi TV-SAT (földi/ kábeles és műholdas) elosztórendszerekhez készült. A kaszkádolható azt jelenti, hogy az eszköz több azonos egységgel sorba köthető, így egy nagyobb rendszert is fel lehet építeni. Használatával egy hosszabb kábelhálózat mellett is garantált a stabil jelszint.
Fedezze fel a Fracarro SWI912TS kaszkádolható multiswitchünket az alábbi linkre kattintva
Műholdas televízió (DVB-S2)
A földfelszíni vétel mellett sok rendszer műholdas TV-t is használ. Ehhez szükséges:
- parabola antenna
- LNB (műholdvevő fej)
- koaxiális kábel
A parabola antenna gyűjti össze a műholdról érkező jeleket, az LNB pedig átalakítja azokat alacsonyabb frekvenciára, amely már koaxiális kábelen továbbítható. Modern rendszerekben akár több műhold jele is fogható egyszerre vagy több lakás is kiszolgálható egyetlen antennával.
A parabola antennák lehetővé teszik, hogy a több tízezer kilométerrel a Föld felett keringő műholdakról érkező TV-jeleket tudjuk fogni. A parabolának azért van speciális alakja, hogy a beérkező jeleket egyetlen pontba, az antenna fókuszpontjába gyűjtse. Itt található az LNB, amely a jelet feldolgozza és továbbítja a koaxiális kábelen keresztül a beltéri egységhez vagy a televízióhoz.
Ismerjék meg egy Fracarro márkájú ötszögletű parabola antennánkat
DIGIT-A 68: A modern antennák formája nem mindig a klasszikus kerek parabola. A Fracarro mérnökei egy ötszögletű formát fejlesztettek ki a jobb teljesítmény érdekében. Jelen esetben ez a 62,4 centiméter széles acél antenna egy 68 centiméter átmérőjű hagyományos parabola antennának felel meg.
Fedezze fel Fracarro DIGIT-A ötszögletű acél parabola antennánkat az alábbi linkre kattintva
A műholdas jelek nagyon gyengék, ezért könnyen zavarhatják őket más rádiófrekvenciás jelek. Két fő probléma fordulhat elő. Egyrészt, amikor a közeli műholdak jelei interferenciát okoznak. Ezeket a zavarokat egy jó antenna kiszűri. Másrészt, polarizációs zavarok is jelentkezhetnek, mivel a műholdak különböző polarizációjú jeleket sugároznak. A modern antennák kialakítása segít csökkenteni az ilyen jellegű interferenciát is.
Hogyan néz ki egy tipikus otthoni rendszer?
Egy modern otthoni TV-elosztó rendszer általában a következő elemekből áll:
- 1.Tetőantenna - a jelek fogása
- 2.Erősítő - a jel stabilizálása
- 3.Koaxiális kábelezés - a jel továbbítása
- 4.Elosztó - több TV kiszolgálása
- 5.Fali aljzatok - a TV csatlakoztatása
Nagyobb vagy összetettebb rendszerek esetén a TV-elosztó hálózat további elemekkel is kiegészülhet. Ilyen például a műholdas parabolaantenna, amely a műholdas televíziós jelek vételére szolgál. A rendszer része lehet egy multiswitch is, amely lehetővé teszi, hogy a műholdas jel több vevőegység vagy televízió között legyen elosztva. Egyes modern rendszerekben optikai hálózatot is alkalmaznak, amely nagyobb távolságokon is képes a jelek stabil és veszteségmentes továbbítására.
Mi szükséges ahhoz, hogy otthonunkban megfelelően működjön a jelfolyam?
Egy jól működő otthoni televíziós rendszer alapja a megfelelően megtervezett jelfolyam:
- 1.Minőségi antenna
- 2.Zavarvédelem (LTE/5G szűrők)
- 3.Megfelelő erősítés
- 4.Jó minőségű kábelezés
- 5.Szakszerű elosztás
Ha ezek megfelelően vannak kiválasztva, egyetlen antennarendszer képes több televíziót és rádiót is kiszolgálni stabil, jó minőségű jellel.
A DND Telecom Center kínálatában a Fracarro termékek széles választéka elérhető. Bármilyen felmerülő kérdés esetén szakértő kollégáink készséggel állnak rendelkezésre.
