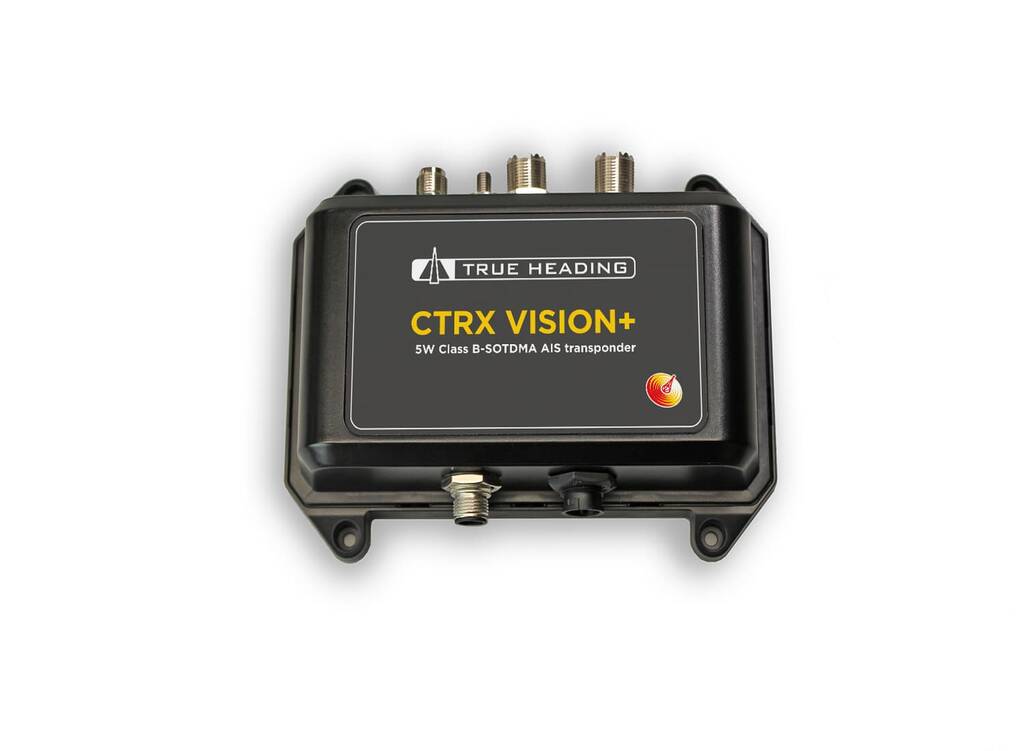

True Heading CTRX Vision+ AIS B osztályú transzponder

True Heading CTRX Vision+ AIS B osztályú transzponder további tulajdonságai

A True Heading CTRX Vision+ egy 5 W adóteljesítményű, B osztályú SOTDMA AIS transzponder beépített antennasplitterrel és elérhető WiFi opcióval. A készülék az SOTDMA protokoll használatával részt vesz az AIS időrés-foglalási tervben, és időrést foglal a pozícióadatok továbbításához.

True Heading CTRX Vision+ SOTDMA AIS transzponder

Az SOTDMA működés során a CTRX Vision+ az AIS Class A berendezésekhez hasonlóan részt vesz az időrés-foglalási folyamatban. A pozícióadatokat magasabb frissítési gyakorisággal továbbítja.

A korábbi CSTDMA transzponderek először ellenőrzik, hogy rendelkezésre áll-e szabad időrés. Ha nincs szabad időrés, az adás kimaradhat. A CTRX Vision+ SOTDMA protokollja időrés-foglalást alkalmaz.

CTRX Vision+ beépített VHF antennasplitter

A készülék beépített antennasplittere lehetővé teszi a VHF antenna megosztását az AIS transzponder és a VHF rádió között. A rádiófrekvenciás interfész vételi beiktatási vesztesége 0 dB, adási beiktatási vesztesége kevesebb mint 1 dB.

• VHF antennasplitter működési frekvenciatartománya: 156-163 MHz
• VHF port teljesítményterhelhetősége: 25 W
• VHF antenna kimenet: SO-239 csatlakozó
• VHF rádió bemenet: SO-239 csatlakozó
• GNSS antenna csatlakozó: TNC

A beépített antennasplitter használatával a készülék a VHF rádió antennáját használhatja, így nincs szükség külön AIS antenna elhelyezésére.

True Heading CTRX Vision+ adatkapcsolatok

A transzponder több adatinterfészen keresztül csatlakoztatható elektronikus térképet használó plotterhez vagy táblagéphez.

• USB adatinterfész
• NMEA 0183 kimenet: 38 400 baud, IEC 61162-1
• NMEA 0183 bemenet: 4 800 baud, IEC 61162-1
• NMEA 2000 interfész
• WiFi kapcsolat
• Silent Mode kapcsolóbemenet
• NMEA 2000 standard Micro csatlakozó
• 12 pólusú tápellátás-, NMEA 0183-, USB- és Silent Mode csatlakozó

A WiFi opció elérhető a CTRX Vision+ készülékhez.

CTRX Vision+ VHF adó-vevő műszaki adatai

• AIS működési frekvenciatartomány: 161,975-162,025 MHz
• Adók száma: 1
• Adóteljesítmény: 5 W
• Hozzáférési protokoll: SOTDMA
• Vevők száma: 2
• Vevőérzékenység: kevesebb mint -110 dBm, 20 százalék PER mellett

A készülék AIS Class B-SOTDMA transzponderként továbbítja és fogadja az AIS adatokat a megadott frekvenciatartományban.

CTRX Vision+ GNSS vevő

• GNSS vevőcsatornák száma: 72
• Támogatott rendszerek: GPS, GLONASS és SBAS
• GNSS antenna csatlakozó: TNC

A belső GNSS vevő a GPS, GLONASS és SBAS rendszereket támogatja.

True Heading CTRX Vision+ kezelőfelület

A készülék LED jelzőfényekkel jeleníti meg a működési állapotokat.

• Tápellátás állapotjelzés
• Adási időtúllépés jelzése
• Hibajelzés
• Silent Mode állapotjelzés

A Silent Mode kapcsolóbemenet és a hozzá tartozó LED visszajelzés a készülék csatlakozó- és kezelőfelületének része.

CTRX Vision+ tápellátás és fizikai adatok

• Tápfeszültség: 12-24 V DC
• Áramfelvétel: kevesebb mint 220 mA 12 V DC mellett
• Méret: 173 x 128 x 53 mm
• Tömeg: 380 g, kizárólag az AIS transzponder egység

A CTRX Vision+ kis méretű és könnyű kivitelű AIS transzponder.

True Heading CTRX Vision+ környezeti jellemzők

• Vízállósági besorolás: IP66 és IP67
• Környezeti kategória: IEC 60945 Exposed Category
• Üzemi hőmérséklet: -25 C és +55 C között
• Környezetvédelmi szabvány: IEC 60945 Edition 4

A készülék IP66 és IP67 besorolással, valamint az IEC 60945 Exposed Category követelményeinek megfelelő környezeti kialakítással rendelkezik.

CTRX Vision+ szabványmegfelelőség

AIS szabványok

• IEC 62287-1 Ed3
• IEC 62287-2 Ed2
• ITU-R M.1371-5

A felsorolt szabványok az AIS működésre vonatkozó megfelelőségi előírásokat határozzák meg.

GNSS teljesítményszabványok

• IEC 61108-1 Ed 2.0
• IEC 61108-2 Ed 1.0

A GNSS vevő a felsorolt IEC teljesítményszabványoknak felel meg.

Soros adatinterfész-szabványok

• IEC 61162-1 Ed 5.0
• IEC 61162-2 Ed 1.0

A soros adatkapcsolatok megfelelnek a felsorolt IEC 61162 szabványkiadásoknak.

További interfész- és biztonsági szabványok

• NMEA 2000 Edition 3.101
• WiFi: FCC U30-G2M5477
• Termékbiztonság: EN 60950-1 2006, A11:2009, A1:2010, A12:2011 és A2:2013

A True Heading CTRX Vision+ egy 5 W teljesítményű, SOTDMA protokollt használó Class B AIS transzponder. Beépített VHF antennasplitterrel, 72 csatornás GNSS vevővel, NMEA 0183, NMEA 2000, USB és WiFi adatkapcsolattal, valamint IP66 és IP67 környezeti besorolással rendelkezik.
