Triax TOLT-842X Layer 3 XG(S)-PON/GPON Combo optikai végberendezés

Triax TOLT-842X Layer 3 XG(S)-PON/GPON Combo optikai végberendezés további tulajdonságai

A Triax TOLT-842X egy 19 colos, 1U (44,45 mm) magas Layer 3 OLT, amely 8 darab XG(S)-PON/GPON Combo PON porttal rendelkezik. A készülék támogatja az XGS-PON, XG-PON és GPON működési módokat, valamint lehetőséget biztosít arra, hogy az egyes PON portok GPON vagy XG(S)-PON & GPON Combo módban működjenek. A rendszer nagy sávszélességű uplink interfészeket biztosít nagy sebességű adatátvitelhez.

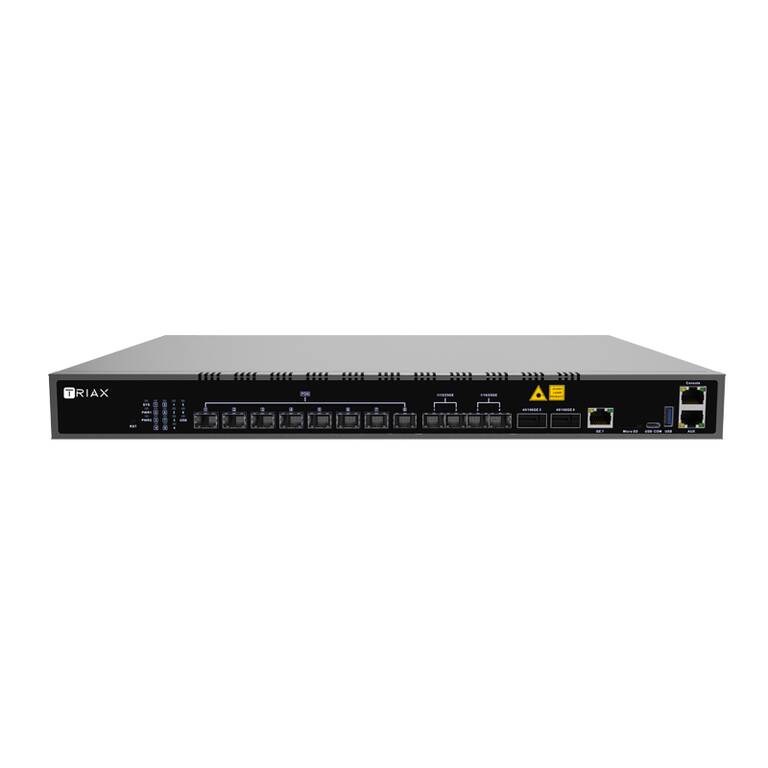

Triax TOLT-842X Layer 3 XG(S)-PON/GPON Combo OLT

• 8 db XG(S)-PON/GPON Combo PON port
• 1 db Gigabit Ethernet RJ45 uplink port
• 4 db 25GE SFP28 uplink port
• 2 db 100GE QSFP28 uplink port
• 1U magas, 19 colos rack kivitel
• Kettős AC tápegység

PON funkciók

• ITU-T G.9807 (XGS-PON) szabvány támogatása
• ITU-T G.987 (XG-PON) szabvány támogatása
• ITU-T G.984.x GPON szabvány támogatása
• T-CONT DBA
• X-Gem forgalomkezelés
• Akár 20 km átviteli távolság
• Adattitkosítás támogatása
• Multicast támogatás
• Port VLAN támogatás
• Portok közötti szeparáció
• ONT automatikus felismerés
• Linkérzékelés
• Távoli szoftverfrissítés
• VLAN alapú felhasználói szeparáció
• Kikapcsolási riasztás funkció
• Broadcast storm elleni védelem
• ACL támogatás
• SNMP alapú csomagszűrés
• RSTP támogatás
• IGMP Proxy támogatás

XG(S)-PON / GPON port specifikáció

• Fizikai interfész: SFP+ foglalat
• XG(S)-PON & GPON Combo csatlakozótípus: N2_C+
• Single GPON mód: Class B+, C, C+, C++, C+++, C++++
• Maximális optikai osztási arány: 1:256
• Ajánlott optikai osztási arány: 1:128
• XGS-PON átviteli sebesség: 9,953 Gbit/s fel és letöltés
• XG-PON átviteli sebesség: 2,488 Gbit/s feltöltés, 9,953 Gbit/s letöltés
• GPON átviteli sebesség: 1,244 Gbit/s feltöltés, 2,488 Gbit/s letöltés
• GPON hullámhossz: 1310 nm feltöltés, 1490 nm letöltés
• XG(S)-PON hullámhossz: 1270 nm feltöltés, 1577 nm letöltés
• Alapértelmezés szerint mind a 8 PON port XG(S)-PON & GPON Combo módban működik
• Minden PON port egyenként átkapcsolható GPON módba

Layer 2 funkciók

• 32000 MAC cím kezelése
• 4096 VLAN támogatása
• Port VLAN támogatás
• VLAN Tag/Untag kezelés
• VLAN transzparens továbbítás
• VLAN Translation
• QinQ támogatás
• Port alapú Storm Control
• Portizoláció
• Portsebesség korlátozás
• IEEE 802.1D támogatás
• IEEE 802.1W támogatás
• Statikus LACP támogatás
• Dinamikus LACP támogatás
• QoS port, VID, TOS és MAC cím alapján
• ACL támogatás
• IEEE 802.x Flow Control
• Portstatisztika és portfelügyelet

Layer 3 funkciók

• ARP Proxy
• 4096 hardveres Host Route
• 512 hardveres Subnet Route
• RADIUS támogatás
• TACACS+ támogatás
• IP Source Guard
• Statikus útvonalak
• Dinamikus útválasztás: RIP v1/v2
• RIPng támogatás
• OSPF v2 támogatás
• OSPF v3 támogatás

IPv6 szolgáltatások

• NDP támogatás
• IPv6 Ping
• IPv6 Telnet
• IPv6 útválasztás
• ACL forrás IPv6 cím alapján
• ACL cél IPv6 cím alapján
• ACL L4 port alapján
• ACL protokolltípus alapján
• MLD v1 Snooping
• MLD v2 Snooping

Multicast és DHCP

• IGMP Snooping
• 2048 IP Multicast csoport
• DHCP Server
• DHCP Relay
• DHCP Snooping
• DHCP Option 82

Menedzsment funkciók

• SNMP
• Telnet
• CLI
• WEB kezelőfelület
• SSH v2
• Fan Group Control
• Portállapot figyelése
• Konfigurációkezelés
• Online ONT konfiguráció és menedzsment
• Felhasználókezelés
• Riasztáskezelés

Hardver specifikáció

• Backplane sávszélesség: 1960 Gbit/s
• Port továbbítási sebesség: 566,928 Mpps
• 1 db 10/100/1000BASE-T Out-band menedzsment port
• 1 db Console port
• 1 db USB 3.0 port
• 1 db Type-C USB Console port
• 1 db Micro SD foglalat
• 4 db hűtőventilátor
• Tápellátás: 2 db AC tápegység
• AC üzemi feszültségtartomány: 100–240 V
• Névleges feszültség: 110/220 V
• Villámvédelem (táp): 6 kV
• Villámvédelem (interfész): 4 kV

Környezeti adatok

• Teljesítményfelvétel: 150 W
• Üzemi hőmérséklet: -20 °C és +60 °C között
• Üzemi páratartalom: 5–95% (nem kondenzálódó)
• Tárolási hőmérséklet: -40 °C és +70 °C között
• Tárolási páratartalom: 5–95% (nem kondenzálódó)
• Méret: 442 × 330 × 43,6 mm
• Nettó tömeg: 4,8 kg

A készülék támogatja az XGS-PON, XG-PON és GPON hálózatok kialakítását ugyanazon platformon. Mind a nyolc PON port alapértelmezés szerint XG(S)-PON & GPON Combo módban működik, ugyanakkor portonként külön GPON módra is átkapcsolható. A készülék 1 db Gigabit Ethernet RJ45, 4 db 25GE SFP28 és 2 db 100GE QSFP28 uplink interfészt biztosít nagy sávszélességű adatátviteli igények kiszolgálására. Támogatja az alacsony sűrűségű hálózatok, távoli telepítések és ipari parkok kiépítését, valamint FTTM környezetben és vezeték nélküli bázisállomásokkal közös telepítés esetén is alkalmazható. Lehetőséget biztosít a GPON rendszerek fokozatos XG(S)-PON irányú bővítésére úgy, hogy az egyes PON portok működési módja a hálózati igényeknek megfelelően módosítható.
