Triax EDS 01 F 2-es csatlakozó aljzat (kifutott)

TRI-076-999

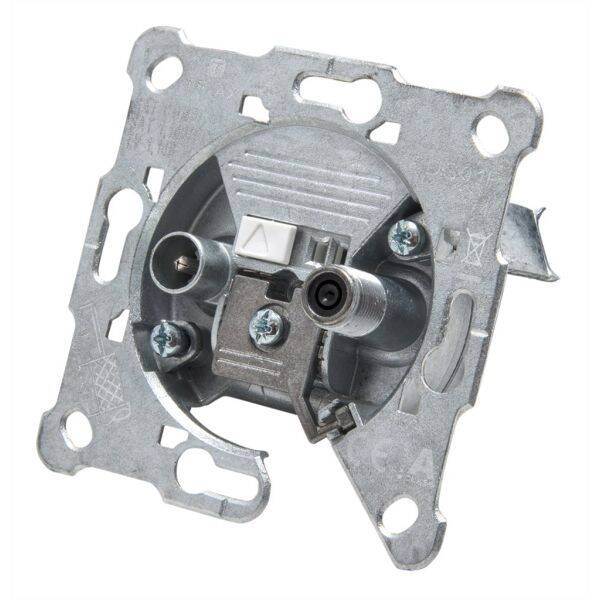

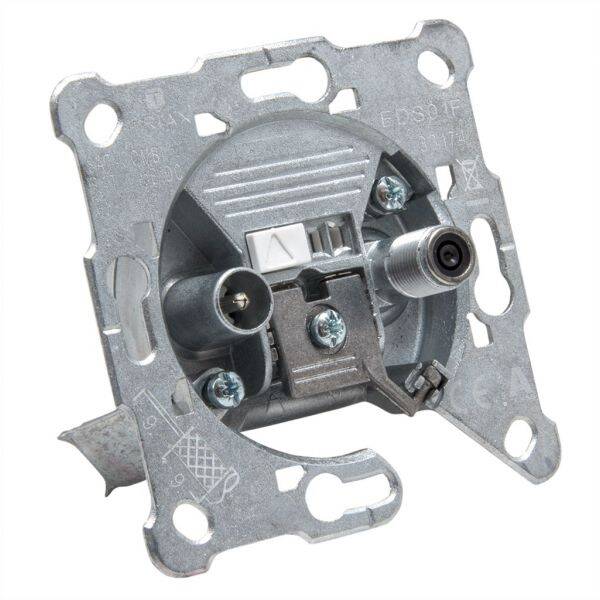

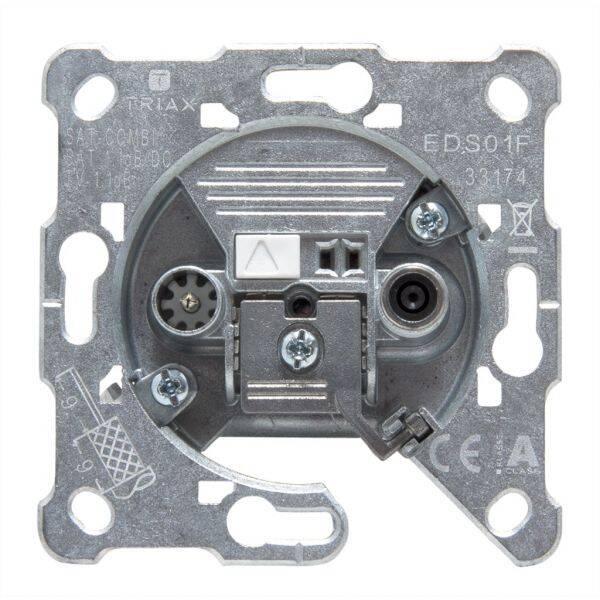

Triax EDS 01 F 2-es csatlakozó aljzat
Triax EDS 01 F 2-es csatlakozó aljzatTriax EDS 01 F 2-es csatlakozó aljzat

Triax EDS 01 F 2-es csatlakozó aljzat legfontosabb tulajdonságai

• Kifejezetten SAT IF rendszerekhez készült opcionális DVB-T működéssel
• Impedancia: 75 Ω
• Csatlakozó TV: IEC-férfi
• Frekvencia tartományú TV: 5...862 MHz
• Frekvencia tartomány SAT: 950...2400 MHz
• Kimenet típusa: megszűnt
• Izoláció TV-SAT: 20,0 dB

A termék nem rendelhető.
Ennek oka, hogy vagy a gyártónál már nem elérhető az adott termék vagy mi döntöttünk úgy, hogy már nem forgalmazzuk. Helyettesítő termék ajánlásáért lépjen kapcsolatba velünk!

Triax EDS 01 F 2-es csatlakozó aljzat további tulajdonságai

2 lyukú SAT antenna kimeneti aljzat, amely alkalmas többkapcsolós telepítésekhez, egykábeles megoldásokhoz és egyedi SAT telepítésekhez.


• Rendkívül alacsony eloszlási csillapítás a frekvenciasávok szűrőkkel történő szelektív felosztásának köszönhetően
• Kimenetek SAT IF (F-aljzat) és RADIO/TV (IEC csatlakozó) számára
• Távoli betáplálás és DiSEqC kompatibilis SAT-IF kimenetek a SAT vevő közvetlen F-végződéseként.
• Lezárt konnektor
• Alkalmazható kábelátmérők - belső vezető: 0,58...1,15 mm
• Alkalmazható kábelátmérők - F-aljzat: 0,6...1,13 mm
• Alkalmazható kábelátmérők – külső vezető: 3,7...5,8 mm
• Alkalmazható kábelátmérő – kabát: 4,5...7,2 mm
• A Loss IN-TV révén: 1,2 dB
• Veszteség révén IN-SAT: 1,2 dB
• Visszatérési veszteség IN: 11,0 dB
• Visszatérési veszteség SAT: 10,0 dB
• Visszatérési veszteség TV: 12,0 dB
• Árnyékolás @ 30-300 MHz: ≥ 95,0 dB
• Árnyékolás @ 300-470 MHz: ≥ 90,0 dB
• Árnyékolás @ 470-1000 MHz: ≥ 85,0 dB
• Árnyékolás @ 1000...2400 MHz: ≥ 65,0 dB
• Szakítószilárdság – 1. belső vezető (Ø): > 25 @ 0,75 mm N/mm2
• Szakítószilárdság – 2. belső vezető (Ø) : > 50 @ 1,13 mm N/mm2
• Csatlakozási szilárdság - ø 1,1-el: 25 N
• Szűrés hatékonysága: EN50083-2 (A osztály + 10 dB)
• DC Passthrough SAT: igen (max. 24VDC / 0,5A)
• MTBF (átlagos idő a hibák között): >1.000.000 óra
• Hőmérséklet – üzem: -25...55 °C
• Hőmérséklet – tárolás: -25...55 °C
• Hőmérséklet – szállítás: -40...70 °C
• Fő anyag: cink présöntvény
• Méretek: 70,6 mm (magasság) x 70,6 mm (mélység) x 21,9 mm (szélesség)
• Nettó tömeg: 0,102 kg
