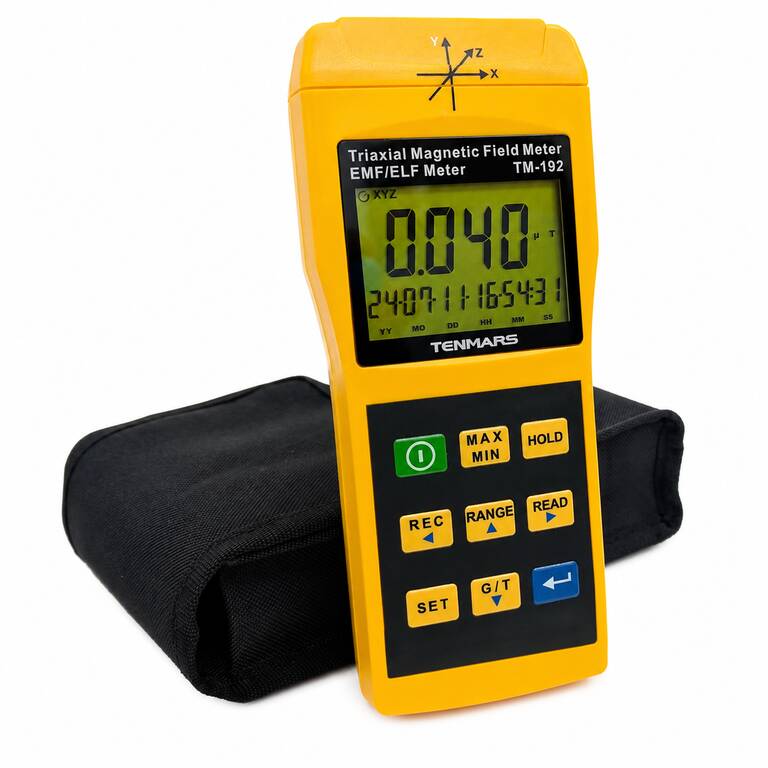

Tenmars TM-192 mágneses térmérő

Tenmars TM-192 mágneses térmérő további tulajdonságai

A Tenmars TM-192 kézi műszer 30-2000 Hz frekvenciatartományú, rendkívül alacsony frekvenciájú, ELF mágneses terek mérésére szolgál. Három belső, egymásra merőleges érzékelővel rendelkezik, amelyek az X, Y és Z tengelyen végzik a mérést, így a mérés független a mérési szögtől. A készülék elektromos átviteli berendezések, elektromos vezetékek, mikrohullámú sütők, légkondicionálók, hűtőszekrények, számítógép-monitorok, video- és audioberendezések, valamint háztartási és ipari eszközök környezetében létrejövő mágneses tér mérésére használható.

Tenmars TM-192 3 tengelyes ELF mágnesestér-mérő

• Frekvenciaválasz: 30-2000 Hz
• Érzékelő: 3 tengelyes, X, Y és Z
• Belső érzékelők: három egymásra merőleges érzékelő
• Méréshatárok: 20/200/2000 mG és 2/20/200 uT
• Felbontás: 0,01/0,1/1 mG vagy 0,001/0,01/0,1 uT
• Megjeleníthető mértékegységek: mG és uT
• Kijelző: 4 számjegyes Triple LCD
• Mintavételi sebesség: 2,5 mérés/másodperc
• Túlterhelés kijelzése: OL

A készülék alapértelmezésben a három tengely alapján számított teljes mágneses tér értékét jeleníti meg. A kezelőgombbal az X, Y és Z tengelyhez tartozó három önálló mérési érték és a háromtengelyes teljes mágneses tér értéke között lehet váltani.

TM-192 mérési pontosság és méréshatárok

• 20 mG/2 uT méréshatár pontossága 50/60 Hz-en: +/-(3,0% + 30 digit)
• 200 mG/20 uT és 2000 mG/200 uT méréshatár pontossága 50/60 Hz-en: +/-(2,5% + 5 digit)
• Pontosság 30-2000 Hz frekvenciatartományban: +/-(5% + 5 digit)
• Automatikus méréshatár-választás
• Kézi méréshatár-választás

Kézi méréshatár-választás esetén túlterheléskor az LCD kijelzőn az OL jelzés jelenik meg. Ilyenkor magasabb méréshatár választható.

Tenmars TM-192 HOLD, MAX és MIN funkciók

• Data Hold, HOLD funkció a kijelzett mérési érték rögzítéséhez
• Maximum Hold, MAX funkció
• Minimum Hold, MIN funkció
• MAX módban a kijelzett érték a mért maximumértéknek megfelelően frissül
• MIN módban a minimumérték tartható meg

A TM-192 az aktuális mérési érték megtartása mellett a mérés során előforduló maximum- és minimumértékek kezelésére is alkalmas.

TM-192 500 adatsoros adatgyűjtés

• Memóriakapacitás: 500 adatsor
• Egyedi mérési érték manuális mentése
• A mentett mérési értékhez időbélyeg is tárolható
• Folyamatos adatgyűjtés
• Beállítható adatgyűjtési intervallum: 2 másodperctől 24 óra 59 perc 59 másodpercig
• A folyamatos adatgyűjtés kikapcsolható
• Mentett mérési értékek megjelenítése a készüléken
• A mentett értékek között előre és hátra lehet léptetni
• Az utoljára rögzített adatsor törölhető
• A teljes adatgyűjtő memória törölhető

A folyamatos adatgyűjtés során az adatrögzítések közötti időköz beállítható. A funkció 00 óra 00 perc 00 másodperc intervallum beállításával kikapcsolható. Egyedi adatrögzítésnél a kijelzett mérési érték és annak időbélyege kerül a memóriába.

Tenmars TM-192 idő-, naptár- és kikapcsolási funkciók

• Időfunkció
• Naptárfunkció
• 24 órás időformátum
• Automatikus kikapcsolás
• Az automatikus kikapcsolás alapértelmezett ideje: 5 perc
• Beállítható automatikus kikapcsolási idő: 0-99 perc
• 0 perces beállítással az automatikus kikapcsolás letiltható
• Alacsony elemszint kijelzése

Az automatikus kikapcsolási idő a használati igényeknek megfelelően 0 és 99 perc között állítható. Az alacsony elemszint jelzésének megjelenésekor a 9 V-os elemet azonnal ki kell cserélni.

TM-192 kezelőszervek és csatlakozások

• LCD kijelző
• Be- és kikapcsológomb
• MAX/MIN gomb
• Data Hold gomb
• Adatrögzítő és beállítási funkció bal gomb
• Méréshatár és beállítási funkció fel gomb
• Mentett mérési érték és beállítási funkció jobb gomb
• Beállítási gomb
• Mértékegység és beállítási funkció le gomb
• Enter gomb
• Kalibrációs pontok a három tengelyhez
• Külső 9 V DC tápellátási csatlakozó
• Állványmenet
• Elemtartó fedele

A készülék külső egyenfeszültségű tápegységről is működtethető. A TM-192 nem rendelkezik a TM-192D típushoz dokumentált USB PC interfésszel.

Tenmars TM-192 külső tápellátása

• Külső AC/DC adapter névleges feszültsége: 9 V DC
• Megengedett külső tápfeszültség: 8-14 V DC maximum
• Szükséges tápáram: nagyobb mint 300 mA DC
• Csatlakozó külső átmérője: 5,5 mm
• Csatlakozó belső átmérője: 2,1 mm
• Csatlakozó polaritása: középső érintkező pozitív, külső palást föld

A készülék saját tápellátását egy 9 V-os elem biztosítja. Az elem hozzávetőleges üzemideje 100 óra.

TM-192 fizikai és környezeti adatok

• Tápellátás: 9 V-os elem
• Elem üzemideje: körülbelül 100 óra
• Üzemi hőmérséklet: 5-40 C
• Üzemi relatív páratartalom: 80% alatt
• Tárolási hőmérséklet: -10-60 C
• Tárolási relatív páratartalom: 70% alatt
• Üzemeltetési magasság: legfeljebb 2000 m
• Üzemeltetési környezet: beltéri használat
• Környezeti szennyezettségi fokozat: 2
• Tömeg: körülbelül 230 g
• Méret: 173 x 80 x 32 mm

A műszer tisztításához puha, száraz kendő használható. Nedves kendő, oldószer vagy víz használata nem megengedett.

Tenmars TM-192 mérési eljárás

• A mérési mértékegység mG vagy uT lehet
• A műszer elejét a mérendő mágneses tér irányába kell helyezni
• A készüléket lassan kell közelíteni a mérendő objektumhoz
• A tér intenzitása a mérendő objektumhoz közeledve növekedhet
• A mérendő objektum kikapcsolásakor a kijelzett értéknek nullára kell visszatérnie, ha más forrásból származó elektromágneses tér nem érzékelhető

A környezet mágneses interferenciája miatt a műszer a mérés megkezdése előtt 0,5 mG értéknél nagyobb értéket is jelezhet. Ez önmagában nem jelenti a készülék meghibásodását.

Tenmars TM-192 alkalmazási területek

• Elektromos átviteli berendezések
• Elektromos vezetékek
• Mikrohullámú sütők
• Légkondicionálók
• Hűtőszekrények
• Számítógép-monitorok
• Video- és audioberendezések
• Háztartási készülékek
• Ipari eszközök

A TM-192 háromtengelyes érzékelőrendszerével 30-2000 Hz közötti ELF mágneses terek mérésére használható. A készülék mG és uT kijelzést, automatikus és kézi méréshatár-választást, HOLD, MAX és MIN funkciókat, valamint 500 adatsoros belső memóriát biztosít.

TM-192 csomag tartalma

• Tenmars TM-192 mágnesestér-mérő
• Használati útmutató
• 9 V-os elem
• Hordtáska

A TM-192 kézi kialakítású, 230 g tömegű ELF mágnesestér-mérő, amely három egymásra merőleges X, Y és Z érzékelőt, 500 adatsoros adatgyűjtő memóriát, idő- és naptárfunkciót, valamint automatikus kikapcsolást tartalmaz.
