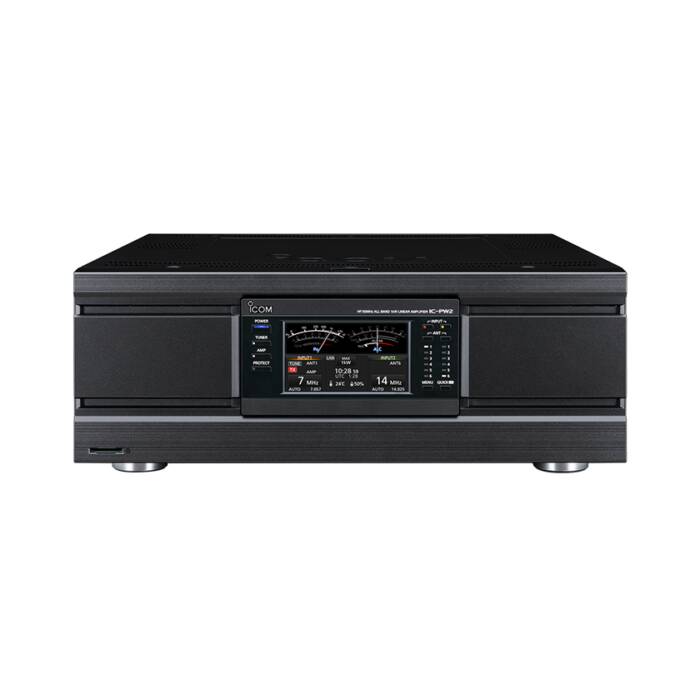

Icom IC-PW2 nagy teljesítményű erősítő

Icom IC-PW2 nagy teljesítményű erősítő további tulajdonságai

Az IC-PW2 új, 65 V-os LDMOS teljesítménytranzisztorokat (MRFX1K80HR5) és nagy hatékonyságú tápegységet használ. 200 V-os váltakozó áramú bemeneti feszültség mellett (25 °C környezeti hőmérsékleten) 1 kW kimeneti teljesítmény és 1 órás folyamatos adás érhető el. Az IC-PW2 bekapcsolása után azonnal teljes teljesítményen üzemeltethető. Természetesen folyamatosan is üzemeltethető, akár hosszú versenyórák alatt, akár FT8 üzemmódban.

Az IC-PW2-nek sikerült megvalósítania a világ első DPD-jét amatőr rádióhoz szánt lineáris erősítőként az IC-7610-zel kombinálva. Ez a technológia korrigálja az IC-PW2-ből származó jel torzítást azáltal, hogy előre inverz torzítást alkalmaz az IC-7610 gerjesztő kimeneti jelére.

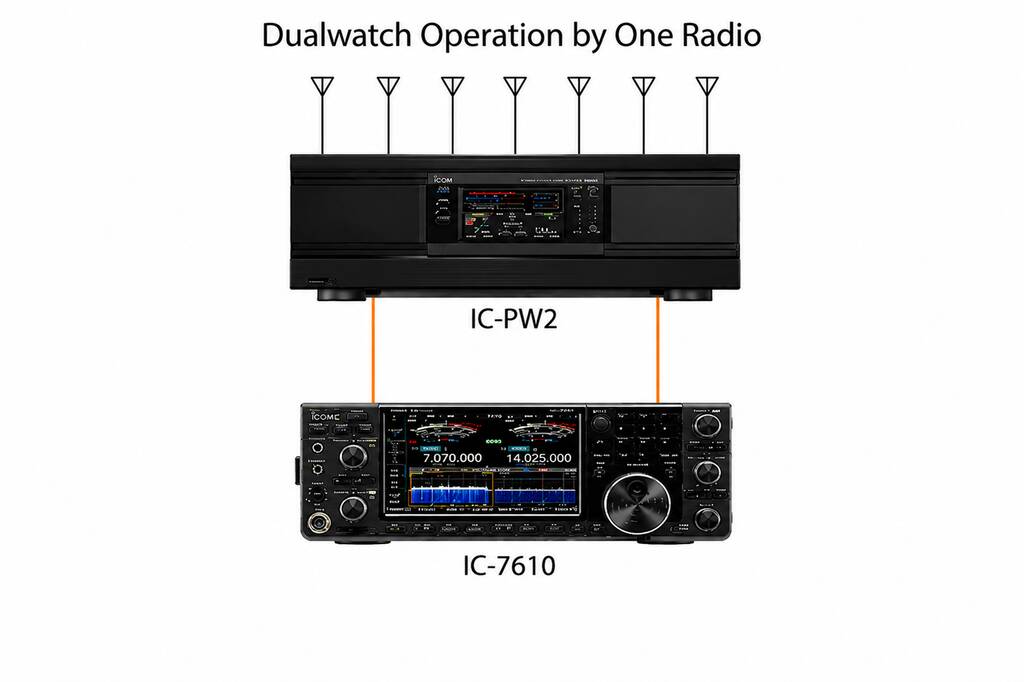

Két rádióbemenet és hat antenna-csatlakozó biztosítja a teljesen automatikus antenna-váltási képességeket. Mindkét adó-vevőn sávváltáskor minden antenna függetlenül választható. Úgy üzemeltetheti, mintha két lineáris erősítője lenne. Az IC-7610 és az IC-7851 által kínált kettős független vevők használatával két antennával egyszerre két sávot figyelhet.

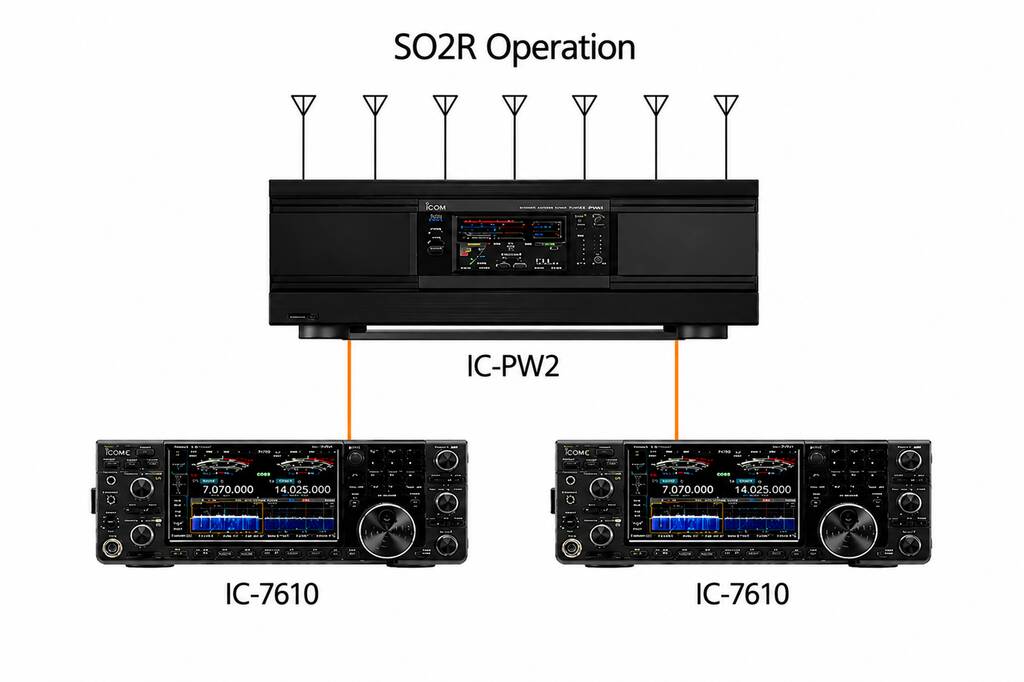

Egyetlen IC-PW2 készülékkel lehetséges az egy operátoros két rádió (SO2R) üzemmód. Amíg az egyik rádión hívást kezdeményez, a másik rádión egy másik sávot figyelhet. Az adóblokkoló funkció megakadályozza a két rádió egyidejű adását SO2R üzemmódban.

A hagyományos lineáris erősítőknél két többsávos BPF szükséges, hogy megakadályozzák a vételi érzékenység elnyomását a saját adójelük által SO2R üzemmódban. Az IC-PW2 azonban automatikusan csatlakoztatja a többsávos BPF-et a vevő rádióhoz, amikor bármelyik rádiót választja adásra. Ez lehetővé teszi az SO2R üzemmódot egyetlen többsávos BPF-fel.

A felhasználó által biztosított sávszűrők (BPF), előerősítők és csillapítók csatlakoztathatók az [RX-ANT] csatlakozókhoz. Ha két rádiót használ az IC-PW2-vel, egy többsávos BPF megosztható ezek között a rádiók között a vevő rádió átkapcsolásával. Ezen felül a többsávos BPF sávváltása a sávjel-kimeneti csatlakozóról vezérelhető. A [BAND 1], [BAND 2] jelkimeneti csatlakozók mindegyike beállítható [INPUT 1], [INPUT 2], adóoldali vagy vevőoldali üzemmódra. Összekapcsolható különböző külső eszközök sávváltásával.

Kompatibilis Icom rádiókkal a különböző beállítások egyszerűek, és az IC-PW2 teljesítményét maximálisan ki lehet aknázni. Amikor a rádiót sávváltással és frekvenciabeállítással működteti, az IC-PW2 automatikusan együttműködik vele. Rendkívül gyors reakciót biztosít versenyeken és többsávos üzemmódban.

Mechanikus relék használatával az antenna-hangoló két-három másodperc alatt gyorsan újrahangolja az üzemeltetési sávot. Az IC-PW2-nek sikerült csökkenteni a hangolás közbeni felesleges sugárzást is. Az antenna-hangoló akkor is működik, ha a teljesítményerősítő funkciót nem használják.

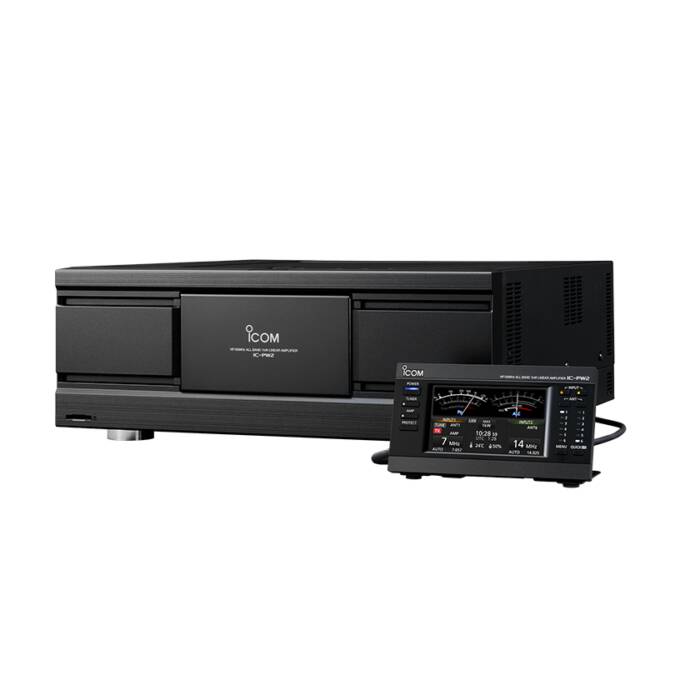

A távvezérlő kábel (3 m) lehetővé teszi az erősítő rádióktól távolabb történő felszerelését nagy állomás-telepítések esetén. A 4,3 hüvelykes színes kijelző érintőképernyős, grafikus felhasználói felülettel rendelkezik. A csatlakoztatott antennák grafikusan jelennek meg a kijelzőn.
