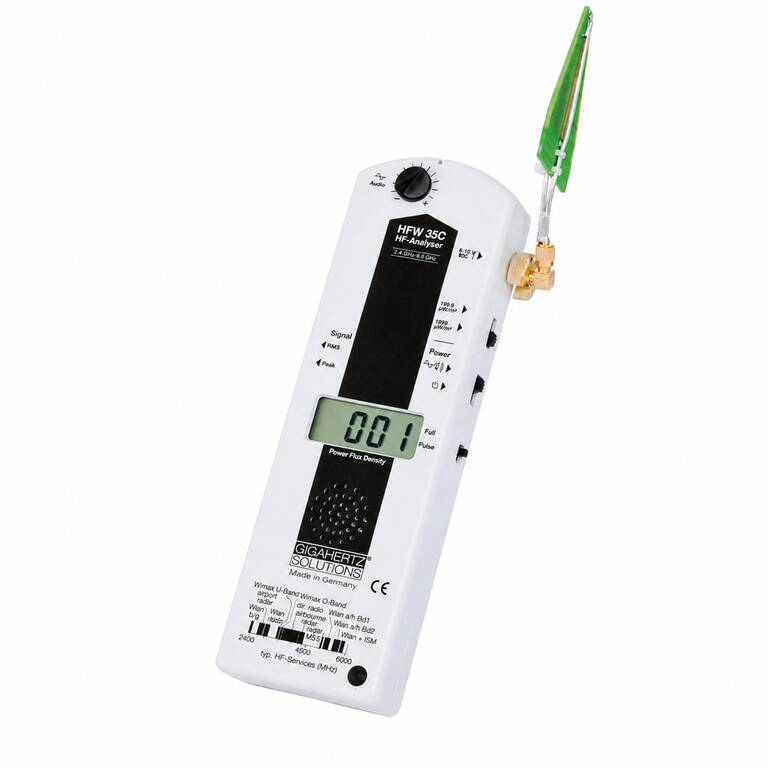

Gigahertz-Solutions HFW35C kézi RF mérő 2.4 GHz-tól 6 GHz-ig

Gigahertz-Solutions HFW35C kézi RF mérő 2.4 GHz-tól 6 GHz-ig további tulajdonságai

A Gigahertz Solutions HFW35C nagyfrekvenciás RF analizátor 2,4-6 GHz közötti frekvenciák mérésére szolgál. Frekvenciatartománya magában foglalja az alsó és felső WLAN/WiFi sávokat, a Bluetooth, egyes radar- és rádiórelé-frekvenciákat, valamint a WiMAX sávokat. A 3,4-3,8 GHz közötti 5G frekvenciasávot is lefedi. A készülék a HF35C, HFE35C és HF38B analizátorok kiegészítő mérőműszereként használható, és WLAN hálózatok méretezésére is alkalmas.

Gigahertz Solutions HFW35C mérési jellemzők

• Frekvenciatartomány: 2,4-6 GHz
• Teljesítményfluxus-sűrűség mérési tartománya: 0,1-1999 uW/m2
• Alappontosság CW jel esetén, linearitási hibával együtt: +/-6 dB
• Nullponteltérés és speciális digitalizálási hiba, rollover: +/-9 digit
• Signal beállítás: Peak vagy átlagérték kijelzés
• Full/Pulse kapcsoló: a teljes jel vagy csak a pulzált, pontosabban amplitúdómodulált jelrész kijelzéséhez
• Pulzált és nem pulzált sugárzás mennyiségi megkülönböztetése
• A készülék az adott mérési helyen jelen lévő sugárzás összegét jeleníti meg
• Frekvenciakompenzált mérési rendszer

A Range beállítással a mérési érzékenység a sugárzás szintjéhez igazítható. A készülék a mért értékeket közvetlenül a building biology elővigyázatossági értékeihez használt mértékegységben jeleníti meg, további számítás nélkül.

HFW35C 2,4-6 GHz LogPer mérőantenna

• Optimalizált logaritmikus-periodikus mérőantenna
• Közvetlenül az antennán frekvenciakompenzált frekvenciaválasz
• Iránykarakterisztikával rendelkező antenna
• Az antenna beépített meredek élű felüláteresztő szűrővel rendelkezik
• A szűrő elnyomja a mobilrádió- és DECT-frekvenciákat a 2,4-6 GHz tartomány elemzéséhez
• A speciális antenna kialakítása a fő vételi irányon kívül jelentkező zavarokat körülbelül 15-20 dB-lel csökkenti
• A belső felüláteresztő szűrő további körülbelül 40 dB elnyomást biztosít

Az antenna SMA derékszögű csatlakozóval kapcsolódik az analizátorhoz. A LogPer antenna a készülék elején kialakított kereszt alakú nyílásba helyezhető. Az antenna elején található LED az antennakábel megfelelő csatlakozásának ellenőrzésére szolgál. A dupla, félmerev antennakábel több száz hajlítási ciklusra készült a mérés minőségének romlása nélkül.

Gigahertz Solutions HFW35C polarizáció és iránymérés

Az antennával felszerelt készülék a függőlegesen polarizált komponenst méri, amikor a kijelző vízszintes helyzetben van. A mérőműszer hossztengely körüli elforgatásával más polarizációs síkok is mérhetők. Vízszintes antennaállás beállításakor a teljes mérőműszert kell elforgatni, nem az antennakábelt.

• A fő besugárzási irány a készülék különböző irányokba történő mozgatásával határozható meg
• A vízszintes polarizáció a készülék hossztengelye körüli, legfeljebb 90 fokos elforgatással mérhető
• A mérési pont változtatásával a helyi kioltások hatása ellenőrizhető
• Épületen belül a reflexiók helyi erősítést vagy kioltást okozhatnak

A mérési eredmények térben és időben változhatnak. A használati útmutató ezért különböző napszakokban, munkanapokon és hétvégén, valamint időszakosan az év folyamán végzett ismételt mérést is ismertet.

HFW35C audio-frekvenciaanalízis

• A modulációs frekvenciával és térerősséggel arányos audiojel támogatja a pulzált sugárforrások azonosítását
• Az audioanalízis a vizsgált 2,4-6 GHz frekvenciasáv amplitúdómodulált jelrészét használja
• Az audioanalízis többek között WLAN/WiFi jellegű pulzált sugárforrások azonosításának támogatására szolgál
• Az audioanalízis hangerőszabályzóval rendelkezik

A 2,4-6 GHz tartományon belül különböző rádiós szolgáltatások működhetnek. Az amplitúdómodulált jelrész audioanalízise ezek forrásainak azonosítását támogatja.

Gigahertz Solutions HFW35C Peak, Full és Pulse funkciók

A Signal kapcsolóval a jelértékelés állítható. A Peak beállítás a teljesítményfluxus-sűrűség csúcsértékének megjelenítésére használható, míg a készülék átlagérték kijelzésére is képes.

• Peak értékelés
• Átlagérték kijelzés
• Full: teljes jel kijelzése
• Pulse: a pulzált, pontosabban amplitúdómodulált jelrész kijelzése
• Pulzált és nem pulzált sugárzás mennyiségi megkülönböztetése

A készülék mérési tartománya külön megvásárolható DG20_G10 csillapítóval erős források irányába bővíthető. A HV20_2400G10 előerősítő 100-szoros előerősítést biztosít; használatakor Pulse mérési mód szükséges.

HFW35C nagyfrekvenciás mérési eljárás

• A Range kapcsolót kezdetben 1999 uW/m2 mérési tartományra kell állítani
• Tartósan alacsony kijelzett értékeknél a finomabb mérési tartomány használható
• A készüléket lazán kinyújtott karral, a ház hátsó részénél tartva kell használni
• Az audiojel segítségével meghatározhatók a magasabb terhelésű területek
• A mérőműszer különböző irányokba mozgatásával meghatározható a fő besugárzási irány
• A készülék hossztengely körüli elforgatásával a különböző polarizációk vizsgálhatók
• A mérési hely változtatásával ellenőrizhetők a helyi térbeli eltérések

A készülék a teljes nagyfrekvenciás terhelés meghatározására, valamint a nagyfrekvenciás sugárzás belépési helyeinek azonosítására szolgáló mérési eljárásokban is használható. A használati útmutató épület, lakás vagy telek vizsgálatánál az egyedi mérési eredmények rögzítését is ismerteti.

HFW35C tápellátás és automatikus kikapcsolás

• Tápellátás: 9 V-os E-block alkáli-mangán elem
• Az elem a csomag része
• Átlagos üzemidő: 6-7 óra, az üzemmódtól függően
• Low Batt. kijelzés
• Automatikus kikapcsolási funkció
• Körülbelül 40 perc folyamatos működés után automatikus kikapcsolás
• Low Batt. kijelzés esetén körülbelül 2-3 perc után automatikus kikapcsolás
• Tömeg: 0,41 kg
• Garancia: 2 év

A Low Batt. jelzés megjelenése után a mérési értékek már nem tekinthetők megbízhatónak, ezért az elemet ki kell cserélni. Az automatikus kikapcsolás az elem kímélésére szolgál.

Gigahertz Solutions HFW35C csomag tartalma

• HFW35C mérőkészülék
• Csatlakoztatható LogPer antenna
• Antennakábel
• 9 V-os alkáli-mangán elem
• Részletes használati útmutató háttér-információkkal

A HFW35C 2,4-6 GHz frekvenciatartományt, 0,1-1999 uW/m2 teljesítményfluxus-sűrűség mérési tartományt, Peak és átlagérték kijelzést, Full és Pulse funkciót, valamint audioanalízist biztosít. A csatlakoztatható LogPer mérőantenna iránykarakterisztikával, frekvenciakompenzációval és felüláteresztő szűréssel rendelkezik.
