Triax TOMR-CATV optikai mini CATV/IF vevő

Triax TOMR-CATV optikai mini CATV/IF vevő további tulajdonságai

A TRIAX TOMR-CATV optikai mini CATV/IF vevő FTTH (Fibre To The Home) hálózatokhoz készült. A készülék CATV és SAT-IF jelek vételére alkalmas, kompakt kivitelben.

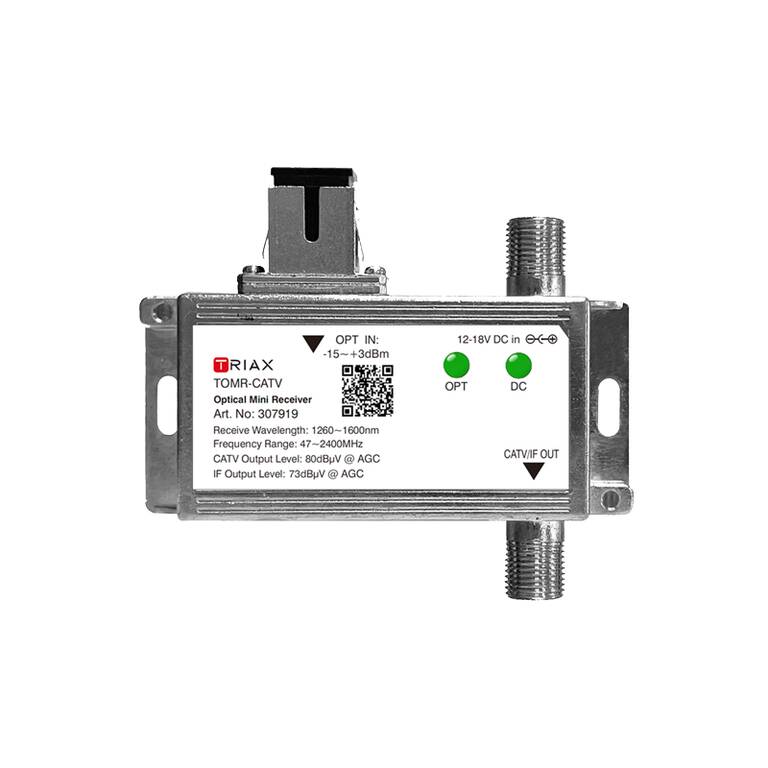

TRIAX TOMR-CATV optikai mini CATV/IF vevő

• FTTH (Fibre To The Home) hálózatokhoz tervezve
• CATV és SAT-IF jelek vételére
• Széles működési frekvenciatartomány: 47-2400 MHz
• Kiváló linearitás és egyenletesség
• Széles optikai bemeneti teljesítménytartomány
• Magas optikai visszaverési csillapítás
• GaAs erősítők alkalmazása
• Ultra low noise technológia
• Kompakt kialakítás
• LED állapotjelzés tápellátáshoz és optikai jelszinthez
• Beépített AGC funkció
• TRIAX TOMT Mini Transmitter egységgel Point to Point kapcsolatban használható

TOMR-CATV műszaki adatok

Csatlakozók

• RF csatlakozó: F anya
• Optikai csatlakozó: SC/APC
• Tápellátás csatlakozó: F anya

Optikai paraméterek

• Responsivity: legalább 0,9 A/W
• Optikai bemeneti teljesítmény: -15...+3 dBm
• AGC működési tartomány: -7...+2 dBm
• Optikai visszaverési csillapítás: legalább 45 dB
• Vételi hullámhossz: 1260-1600 nm
• Optikai szál típusa: Single Mode

RF paraméterek

• CATV frekvenciatartomány: 47-862 MHz
• SAT-IF frekvenciatartomány: 950-2400 MHz
• CATV amplitúdó-egyenletesség: ±0,75 dB
• CATV kimeneti szint: legalább 80 dBuV
• CNR: legalább 50 dB (-1 dBm bemeneti teljesítménynél)
• CSO: legalább 62 dB
• CTB: legalább 65 dB
• Visszaverési csillapítás CATV: legalább 14 dB
• Visszaverési csillapítás SAT-IF: legalább 10 dB
• AGC stabilitás: ±1 dB
• Kimeneti impedancia: 75 Ohm
• SAT-IF amplitúdó-egyenletesség: ±1,5 dB
• SAT-IF kimeneti szint: legalább 73 dBuV

Egyéb adatok

• Tápfeszültség: 12-18 V DC
• Teljesítményfelvétel: kevesebb mint 2 W
• Méretek: 75 × 63 × 17 mm

A készülék működtetéséhez minden telepített TOMR egységhez 1,2 A-es, 18 V-os tápegység szükséges. A kompatibilis TRIAX tápegységek (318165UK és 318162EU) külön rendelhetők.
