Triax GDA 313 F SAT/CATV 3-as felfűzhető csatlakozó aljzat (kifutott)

TRI-079-999

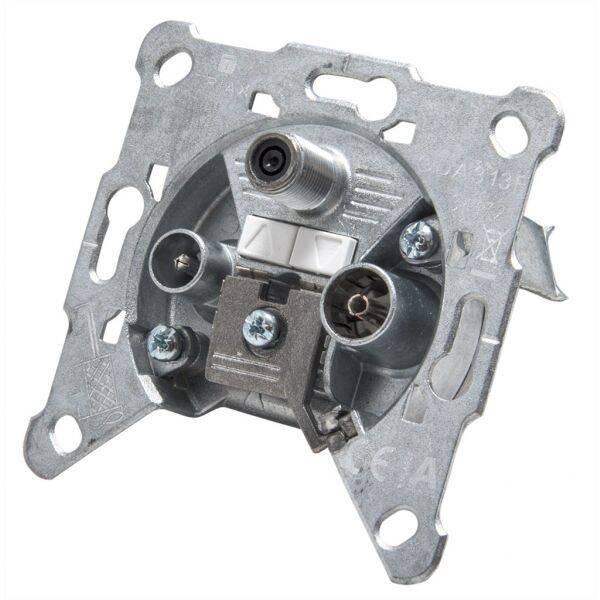

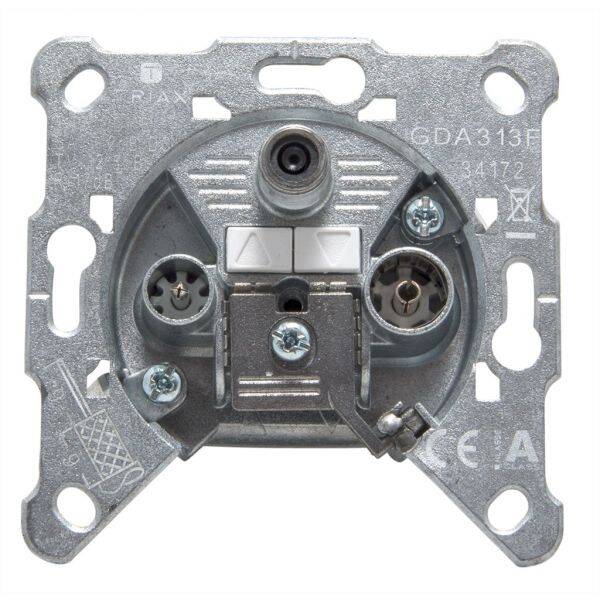

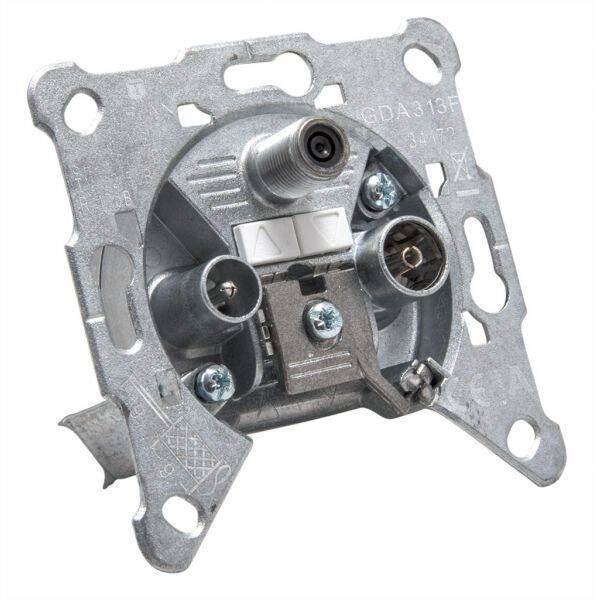

Triax GDA 313 F SAT/CATV 3-as felfűzhető csatlakozó aljzat
Triax GDA 313 F SAT/CATV 3-as felfűzhető csatlakozó aljzatTriax GDA 313 F SAT/CATV 3-as felfűzhető csatlakozó aljzat

Triax GDA 313 F SAT/CATV 3-as felfűzhető csatlakozó aljzat legfontosabb tulajdonságai

• Impedancia: 75 Ω
• IN-OUT csatlakozó: rugós bilincs vége
• FM csatlakozó: IEC-aljzat
• Csatlakozó TV: IEC-férfi
• Frekvencia tartomány IN-OUT: 5...2150 (2400) MHz
• Frekvencia tartomány FM: 5...118 MHz
• Frekvencia tartományú TV: 5...862 MHz
• Frekvencia tartomány SAT: 950...2150 (2400) MHz
• Kimenet típusa: hurkos

A termék nem rendelhető.
Ennek oka, hogy vagy a gyártónál már nem elérhető az adott termék vagy mi döntöttünk úgy, hogy már nem forgalmazzuk. Helyettesítő termék ajánlásáért lépjen kapcsolatba velünk!

Triax GDA 313 F SAT/CATV 3-as felfűzhető csatlakozó aljzat további tulajdonságai

3-utas SAT/CATV kombinált aljzat. SAT IF és CATV terjesztésre tervezték. Elosztó-csatlakozási alternatívák a végberendezéshez.


• Alkalmazható kábelátmérők - belső vezető: 0,58...1,15 mm
• Alkalmazható kábelátmérők - F-aljzat: 0,6...1,13 mm
• Alkalmazható kábelátmérők – külső vezető: 3,7...5,8 mm
• Alkalmazható kábelátmérő - kabát: 4,5...7,2 mm
• Veszteség révén IN-OUT: 1,4±0,8 dB
• Veszteség révén IN-OUT @SAT: 1,8±1,0 dB
• Az IN-FM elvesztése miatt: 17,0 ±1,0 dB
• Az IN-TV elvesztése miatt: 12,5 ±1 dB
• Veszteség révén IN-SAT: 12,0 ±1,5 dB
• Leválasztás OUT-FM: 35,0 dB
• Izoláció OUT-TV: 28,0 dB
• Izoláció OUT-SAT: 18,0 dB
• Izoláció TV-SAT: 20,0 dB
• Izoláció TV-FM: 25,0 dB
• Visszatérési veszteség IN: 16,0 (@40 MHz -1,5 dB/okt.) dB
• Return Loss OUT: 15,0 dB
• Return Loss FM: 10,0 dB
• Return Loss SAT: 10,0 dB
• Return Loss TV: 12,0 dB
• Árnyékolás @ 30-300 MHz: ≥ 95,0 dB
• Árnyékolás @ 300-470 MHz: ≥ 90,0 dB
• Árnyékolás @ 470-1000 MHz: ≥ 85,0 dB
• Árnyékolás @ 1000...2400 MHz: ≥ 65,0 dB
• Szakítószilárdság – 2. belső vezető (Ø): > 50 @ 1,13 mm N/mm2
• Fő anyag: cink présöntvény
• Nettó tömeg: 0,103 kg
• Szűrés hatékonysága: EN50083-2 (A osztály + 10 dB)
• DC Passthrough IN-OUT: Igen (max. 25VDC / 0,5A)
• DC Passthrough TV: nem - DC blokkolva a belső vezetőnél
• DC Passthrough FM: nem - DC blokkolva a belső vezetőnél
• DC Passthrough SAT: Igen (max. 25VDC / 0,5A irányított)
• MTBF (átlagos idő a hibák között): >1.000.000 óra
