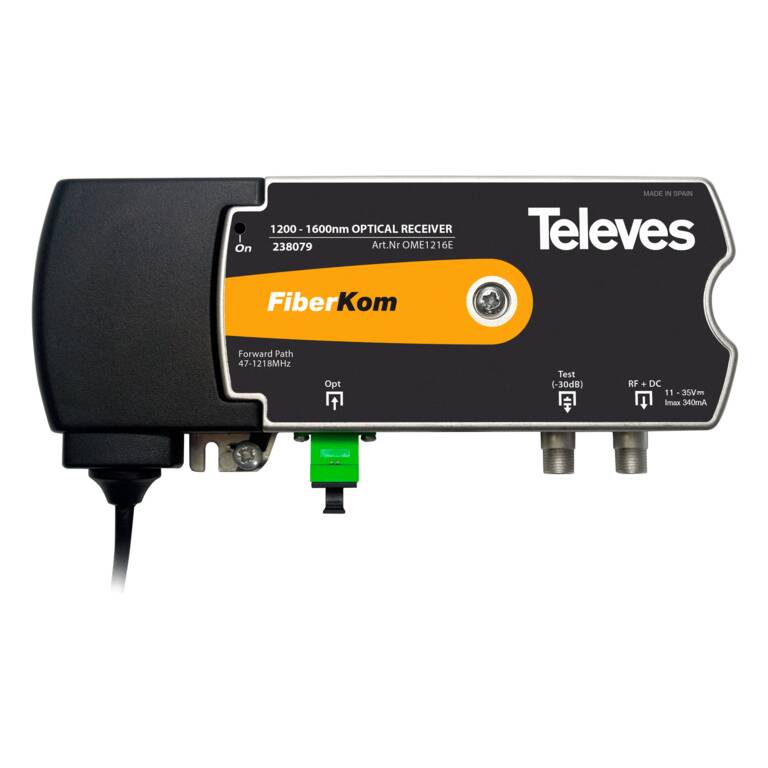

Televes FiberKom optikai mini vevő

Televes FiberKom optikai mini vevő további tulajdonságai

A Televes FiberKom optikai mini vevő kis MDU (többlakásos épület) rendszerekhez készült. Egy 1200-1600 nm hullámhossztartományú optikai jelet fogad, és azt erősítéssel egy 47-1220 MHz frekvenciatartományú RF kimeneten állítja vissza. RF Overlay, FTTB és FTTH alkalmazásokhoz használható.

Televes FiberKom optikai mini vevő

• OLC (Optical Level Control) technológia, amely a paramétereket automatikusan beállítja az állandó kimeneti szint eléréséhez, a csatornaterheléstől függetlenül
• Előzetes kiegyenlítés, csillapítás és kiegyenlítés szabályozás a kimeneti jel koaxiális hálózat jellemzőihez történő beállításához
• Nagy kimeneti feszültség RF erősítéssel
• Javított C/N (vivőjel-zaj viszony)
• Széles optikai vételi tartomány
• Alacsony teljesítményfelvétel
• SC/APC optikai csatlakozó
• F típusú RF csatlakozó

A készülék helyi tápellátással működik.

Műszaki adatok

• Kimenetek száma: 1
• Bemenet/sáv: TERR
• Kimeneti frekvenciatartomány: 47-1220 MHz
• Kimeneti szint: 100 dBuV
• Flatness: -1 és 1 dB között
• Test point: -30 dB
• Erősítésállítási tartomány: 0-18 dB
• Választható pre-emphasis: 0 dB / 4 dB / 7 dB
• RF csatlakozó: F aljzat
• Impedancia: 75 ohm

Az erősítés szabályozása 2 dB-es lépésekben történik.

Televes FiberKom optikai vételi paraméterek

• Bemeneti hullámhossz: 1200-1600 nm
• Optikai bemeneti teljesítmény: -10 és -1 dBm között
• Maximális optikai teljesítmény: 2 dBm
• Optikai return loss: nagyobb mint 40 dB
• Optikai vevőeszköz: InGaAs PIN photodiode
• C/N: nagyobb mint 51 dB
• CSO: nagyobb mint 60 dB
• CTB: nagyobb mint 60 dB
• Egyenértékű bemeneti zajáram-sűrűség: kisebb mint 6 pA/sqrt(Hz)
• Optikai csatlakozó: SC/APC

A készülék egy optikai jelet fogad, amelyet egy RF kimeneten állít vissza erősítéssel.

Tápellátás és környezeti adatok

• Tápellátási mód: helyi tápellátás
• Bemeneti feszültség: 110-230 Vac
• Hálózati frekvencia: 50 Hz / 60 Hz
• Maximális áram: 85 mA
• RF tápellátás: 11-35 Vdc
• Maximális RF áram: 305 mA
• Maximális teljesítmény: 4.5 W
• Üzemi hőmérséklet: -5 és 45 C között
• Védettségi fokozat: IP30

Televes FiberKom méretek és tömeg

• Szélesség: 187 mm
• Magasság: 89 mm
• Mélység: 34 mm
• Termék tömege: 500 g
• Csomagolás: doboz
• Csomagolási mennyiség: 1 db

FiberKom alkalmazások és mérési feltételek

• RF Overlay alkalmazás
• FTTB alkalmazás
• FTTH alkalmazás
• FTTB alkalmazás egy optikai szállal
• FTTB alkalmazás két optikai szállal

A Televes FiberKom egy 1200-1600 nm optikai bemenetű, egyetlen 47-1220 MHz RF kimenettel rendelkező optikai mini vevő. OLC technológiát, állítható erősítést, választható pre-emphasis értékeket, SC/APC optikai és F típusú RF csatlakozást, valamint 110-230 Vac helyi tápellátást biztosít.
