Telegartner villámvédő 600 V 2,7 GHz IP67 J01028A0067

Telegartner villámvédő 600 V 2,7 GHz IP67 J01028A0067 további tulajdonságai

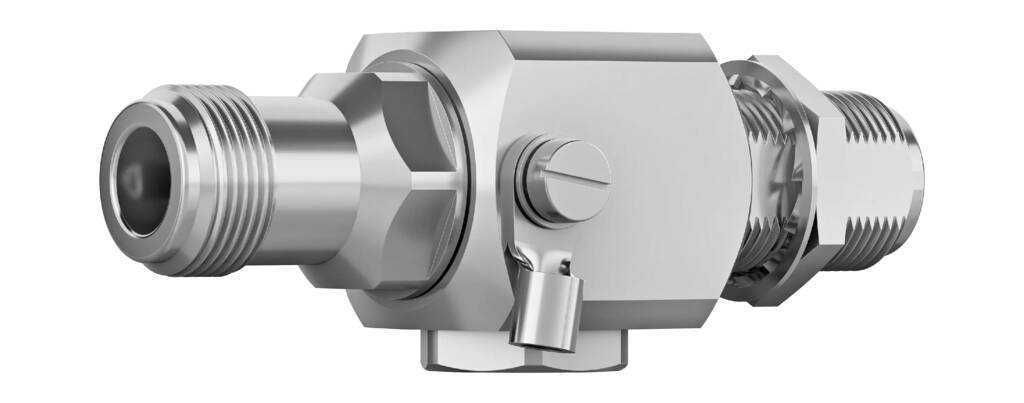

A Telegärtner J01028A0067 villámvédő a koaxiális átvezető rendszerek túlfeszültség-védelmére készült. N csatlakozófelülettel rendelkezik az IEC 61169-16 szabvány szerint.

Telegärtner J01028A0067 koaxiális túlfeszültség-védő

• Gyártói kód: J01028A0067
• Csatlakozó interfész: IEC 61169-16
• Hullámimpedancia: 50 Ω
• Frekvenciatartomány: 0-3,8 GHz
• Névleges szikraköz gyújtófeszültség: 600 V
• Visszaverési csillapítás: tipikusan 30 dB 2,7 GHz-en, 20 dB 3,8 GHz-en
• Beiktatási csillapítás: tipikusan 0,1 dB 2,7 GHz-en, 0,25 dB 3,8 GHz-en
• Szigetelési ellenállás: legalább 5 GΩ
• Középérintkező átmeneti ellenállása: legfeljebb 2 mΩ
• Külső érintkező átmeneti ellenállása: legfeljebb 0,5 mΩ
• Lökőáram terhelhetőség: 10 × 15 kA (8/20 µs)
• Lökőáram terhelhetőség: 2 × 2,5 kA (10/350 µs)
• Lökőáram terhelhetőség: 300 × 200 A (10/1000 µs)
• Lökőáram terhelhetőség: 5 × 20 A (1 s, 50 Hz)

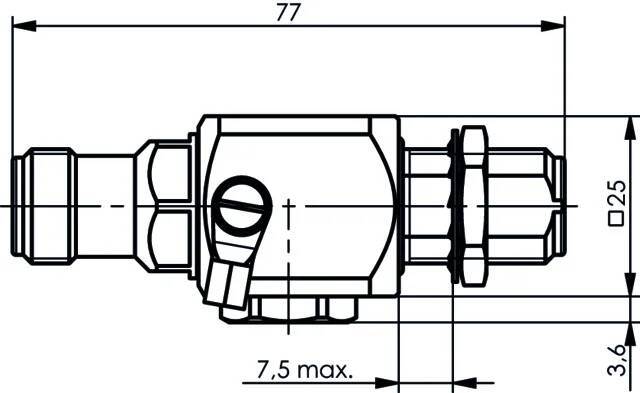

Mechanikai jellemzők

• Csatlakoztatási ciklusok száma: legalább 500
• Ajánlott csatlakozó meghúzási nyomaték: 5 Nm
• Ajánlott meghúzási nyomaték panelbe építéshez: 10 Nm
• Szerelési utasítás: E11
• Panelkivágás: Z010

Felépítés és anyagok

• Belső vezető: CuBe2 / CuZn39Pb3, Cu2Ag5 felületkezeléssel
• Fogazott alátét: CuSn6, Ni felületkezeléssel
• Kábelsaru: Cu, Sn felületkezeléssel
• Csavar: rozsdamentes acél
• Egyéb fém alkatrészek: CuZn39Pb3, CuSnZn3 felületkezeléssel
• Szigetelő: PTFE / PS
• Tömítés: szilikon

Környezeti jellemzők

• Üzemi hőmérséklet: -40 °C és 85 °C között
• Védettség: IP67 az IEC 60529 szerint
• RoHS megfelelőség: 2011/65/EU

A termék műszaki jellemzői a rendelkezésre álló dokumentációban szereplő adatok alapján kerültek összefoglalásra.
