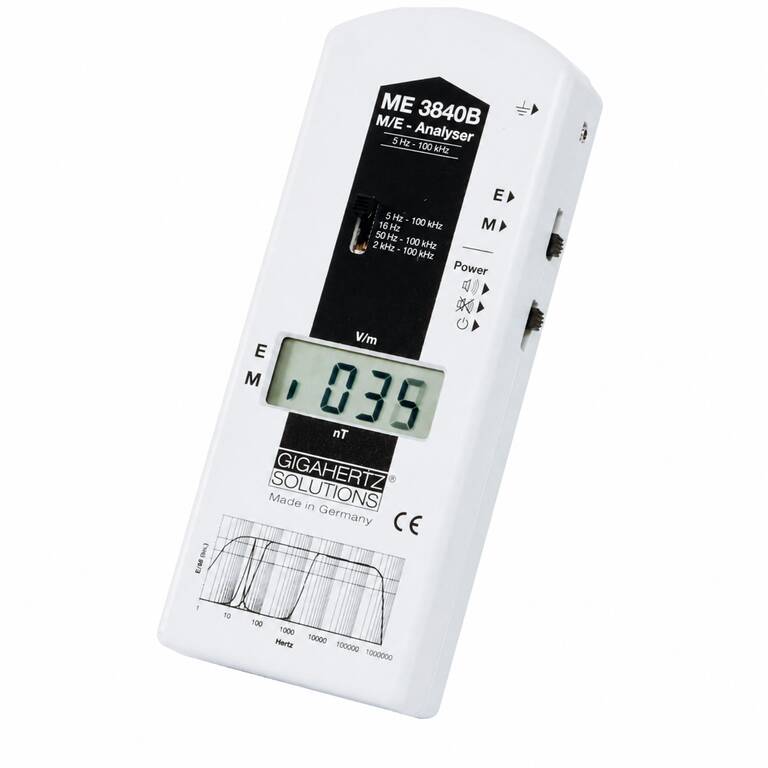

Gigahertz-Solutions ME3840B LF tér analizátor 5 Hz - 100 kHz

Gigahertz-Solutions ME3840B LF tér analizátor 5 Hz - 100 kHz további tulajdonságai

A Gigahertz Solutions ME3840B alacsony frekvenciájú analizátor elektromos és mágneses LF váltakozó terek mérésére szolgál. Az 5 Hz-100 kHz frekvenciatartomány mellett kapcsolható belső frekvenciaszűrővel rendelkezik, amellyel elkülöníthetők az egyes frekvenciák és frekvenciasávok.

Gigahertz Solutions ME3840B mérési jellemzők

• Frekvenciatartomány: 5 Hz-100 kHz, kompenzált, jobb mint -2 dB
• Mágneses fluxussűrűség mérési tartománya, egydimenziós: 1-1999 nT
• Elektromos térerősség mérési tartománya: 1-1999 V/m
• Pontosság: +/- 2%, +/- 14 digit 50/60 Hz frekvencián
• Jelfeldolgozás: RMS
• E-field sensor az elektromos LF váltakozó terekhez
• H-field sensor a mágneses LF váltakozó terekhez, egydimenziós
• Kijelző felbontása: 1 nT vagy 1 V/m
• Térerősséggel arányos, kapcsolható hangjelzés, Geiger counter effect

A mért érték közvetlenül a building biology határértékekhez tartozó mértékegységben jelenik meg, külön számítás nélkül. A térerősséggel arányos hangjelzés segíti a magasabb LF terhelésű területek és a források azonosítását.

ME3840B kapcsolható frekvenciaanalízis

• 5 Hz-100 kHz: a teljes helyzet értékelésére
• 16,7 Hz: vasúti felsővezeték frekvenciája Németországban, Franciaországban, Norvégiában, Ausztriában, Svédországban és Svájcban
• 50 Hz-100 kHz: villamos hálózat és annak felharmonikusai

A 2 kHz-100 kHz tartományba tartozó artificial harmonics forrásai között a használati útmutató többek között AC adaptereket, energiatakarékos izzókat és televíziókat nevez meg. Ez a tartomány nagyrészt megfelel a TCO irányelv 2. sávjának.

ME3840B elektromos váltakozó tér mérése

Az elektromos tér mérésénél az analizátor E állásban használható. A megbízható és reprodukálható mérési eredményekhez a készülék a mellékelt földelőkábellel földpotenciálhoz csatlakoztatható. A földelőkábel jack csatlakozója a készülék erre szolgáló aljzatába csatlakozik.

• Az ME3840B frekvenciaszűrője elektromos tér mérésénél 50 Hz állásba kapcsolható
• A készüléket a test közelében kell tartani
• A mérés során a mérő személy és a jelenlévők a készülék mögött helyezkedjenek el
• A térforrás a növekvő mérési értékek irányának követésével kereshető meg
• A mérés több napszakban és a hét különböző napjain megismételhető az ingadozások azonosításához

A használati útmutató az elektromos váltakozó térre 50/60 Hz frekvencián, földelt mérés esetén 10 V/m alatti, lehetőleg 1 V/m alatti ajánlott expozíciós értéket ad meg. Potenciálfüggetlen mérésnél 1,5 V/m alatti, lehetőleg 0,3 V/m alatti értéket határoz meg.

ME3840B mágneses váltakozó tér mérése

A mágneses váltakozó tér méréséhez a készülék M állásba kapcsolható. Ennél a mérésnél nincs szükség a mérőműszer földelésére vagy testközeli tartására, és a jelenlévő személyek nem befolyásolják a mérési eredményt.

• A frekvenciaszűrő 50/60 Hz állásba kapcsolható
• A három térbeli irány időnként külön ellenőrizhető
• A készülék elforgatásával megkereshető a legmagasabb mérési érték iránya
• Ebben az irányban jelenik meg az eredő mágneses fluxussűrűség
• Irányváltás után a kijelzőnek körülbelül 2 másodperc szükséges a beálláshoz
• A gyors mozgások rövid idejű, nem valós térből származó mérési csúcsokat okozhatnak

A mágneses váltakozó tér ajánlott expozíciós értéke 50/60 Hz frekvencián 200 nT alatt, lehetőleg 20 nT alatt van. A megadott átváltás szerint 200 nT = 2 mG.

Gigahertz Solutions ME3840B tápellátás és kezelés

• Tápellátás: 9 V-os E-block alkáli-mangán elem
• Átlagos üzemidő: 24-36 óra, az üzemmódtól függően
• Automatikus kikapcsolás körülbelül 40 perc folyamatos használat után
• Low Batt. kijelzés
• Low Batt. megjelenésekor a megfelelő mérés már nem biztosított
• Tömeg: 0,40 kg
• Garancia: 2 év

Az automatikus kikapcsolás körülbelül 40 perc folyamatos működés után leállítja a készüléket az elem kapacitásának kímélése érdekében.

ME3840B csomag tartalma

• ME3840B mérőkészülék
• Földelőkábel
• Alkálimangán elem
• Részletes használati útmutató háttér-információkkal

A részletes használati útmutató ismerteti az elektromos és mágneses LF váltakozó terek mérési eljárásait, valamint tartalmazza a building biology SBM ajánlott határértékeit. A készülék frekvenciaanalízise lehetővé teszi az 5 Hz-100 kHz teljes tartomány, a 16,7 Hz-es frekvencia, az 50 Hz-100 kHz és a 2 kHz-100 kHz frekvenciasávok elkülönített vizsgálatát.
