Fracarro OPT-TX 1550 optikai TV jeladó

Fracarro OPT-TX 1550 optikai TV jeladó további tulajdonságai

A Fracarro OPT-TX 1550 optikai jeladó a Home Fiber rendszer része. A készülék a teljes TV-sáv, a rádiójelek és egy teljes műholdas orbitális pozíció továbbítására szolgál egyetlen 9/125 üvegszálon. A rendszer hagyományos LNB-vel és parabolaantennával használható, optikai beállításhoz nincs szükség speciális szerszámokra.

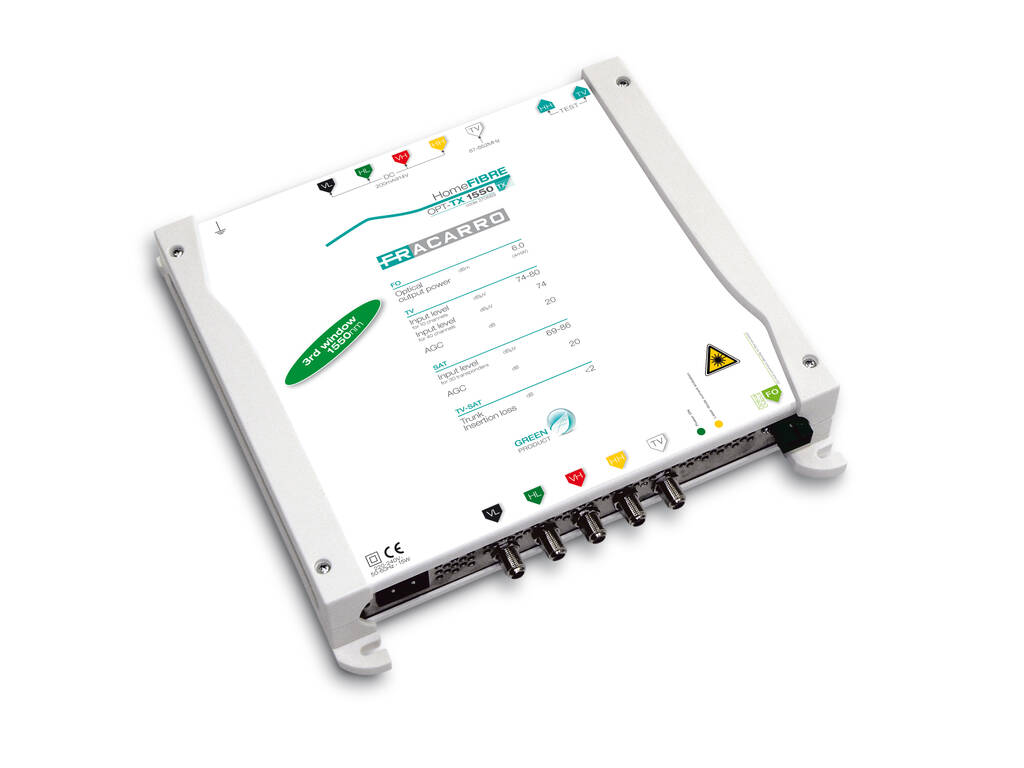

Fracarro OPT-TX 1550 optikai jeladó

• Home Fiber rendszerhez kialakított optikai jeladó
• CWDM technológia támogatása
• Legfeljebb 4 orbitális pozíció elosztása egyetlen optikai szálon
• RF jelátvezetéses csatlakoztatás több kaszkádolt OPT-TX jeladó összekapcsolásához
• AGC funkció különböző átmérőjű antennák használatához
• Hagyományos parabolaantennás rendszerhez használható
• Teljes földfelszíni sáv továbbítása
• Legfeljebb 21 dB optikai csillapítás támogatása

Műszaki adatok

• Cikkszám: 270669
• Bemenetek: 5 (4 SAT + 1 TV)
• Optikai kimenet: 1 × SC/APC
• TV csatlakozó: F aljzat
• TV bemeneti jelszint: 80 dBuV (10 csatorna)
• TV frekvenciasáv: 87-862 MHz
• TV visszaverési csillapítás: >10 dB
• TV átmenő csillapítás: 1 dB
• SAT frekvenciasáv: 950-2150 MHz
• SAT csatlakozó: F aljzat
• SAT kimeneti jelszint: 69-86 dBuV
• SAT visszaverési csillapítás: >10 dB
• SAT átmenő csillapítás: <2 dB

Optikai és RF jellemzők

• RF kimenetek: 7 (4 SAT + 1 TV + 2 TEST)
• RF visszaverési csillapítás: >10 dB
• Optikai hullámhossz: 1550 nm
• Optikai kimeneti teljesítmény: 8 (±1) dBm
• Optikai visszaverési csillapítás: >45 dB
• Lézer biztonsági osztály: 1M
• TEST csatlakozó: F aljzat
• TEST frekvenciasáv: 87-862 MHz / 950-2150 MHz
• TEST csillapítás: 59 dB csatornánként
• TEST visszaverési csillapítás: 10 dB

Tápellátás és fizikai jellemzők

• Tápfeszültség: 184-264 V AC, 50-60 Hz
• Teljesítményfelvétel: 15 W
• LED kijelzés: zöld LED - TX működés; piros LED - túl magas lézeráram
• Üzemi hőmérséklet: -5 és +55 °C között
• Megfelelőség: EN62368-1:2014/AC:2015, EN50083-2:2012/A1:2015
• Méret: 230 × 230 × 50 mm
• Csomagméret: 400 × 300 × 70 mm
• Bruttó tömeg: 2,385 kg
• EAN: 8016978096503
