IDAS professzionális digitális URH rendszerismertető



Tisztelt Ügyfelünk!



Az alábbiakban az Icom IDAS digitális rádiós rendszeréről olvashatja írásunk. Az eszközök és a rendszerben rejlő lehetőségek megismeréséhez javasoljuk olvassa el a lentebbi cikket és amennyiben további részletesebb műszaki adatokra szüksége a termékekkel kapcsolatban, úgy javasoljuk tekintse meg a következő két linken található bővebb ismertetőt:.


Magyar nyelvű prezentáció az Icom IDAS rendszerről


Angol nyelvű katalógus az Icom IDAS rendeszéről



Amennyiben az eszközöket élőben szeretné kipróbálni, úgy előzetes időpontegyeztetés miatt kérem keresse Csányi Sándort a 06-1-459-8050-es telefonszámon, vagy a e-mail címen.



Az IDAS digitális rádiórendszerében használható rádiókról bővebb információt a bal oldali "Icom rádiós termékek/professzionális rádiók" menüpont alatt található digitális rádiók és átjátszók csoportjában találhat.



IDAS rendszer tulajdonságok IDAS hívás tulajdonságok
IDAS ip hálózat IDAS trönkölési tulajdonságok



IDAS kompatibilis mobil rádiók IDAS kompatibilis kézi rádiók IDAS kompatibilis átjátszók


Digitális / analóg kevert üzemmód



Az IDAS rendszerű rádiók képesek ugyanazon a csatornán egyaránt analóg és digitális üzemmódban venni. Ennek köszönhetően egy meglévő analóg rendszerben az IDAS rendszerű rádiók bevezetése is rendkívül egyszerű.

Az IDAS rendszer lehetőséget nyújt az analóg rádiók fokozatos lecserélésére, miközben a rendszer továbbra is használható és működőképes. Ezzel a költséghatékony megoldással lépésenként fejlesztheti tovább rádióhálózatát.

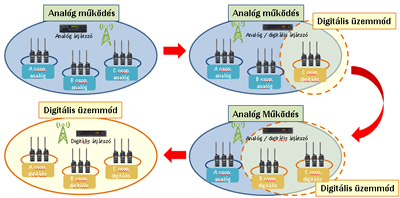

Digitális / analóg vegyes üzemmód (Kattintson a nagyításhoz!)



Lépésenkénti átállás analóg működésről digitálisra





Az IDAS digitális rendszer egyik legnagyobb előnye, hogy egyszerű migrációt tesz lehetővé jelenlegi analóg hálózatába. Nem kell egyszerre lecserélnie az egész rendszert, azt elég lépésről lépésre kicserélni, ahogy azt a felhasználó anyagi helyzete lehetővé teszi. A fenti példában az analóg rádiók továbbra is képesek az analóg /digitális átjátszón keresztül kommunikálni, a digitális rádiók pedig képesek analóg és digiális módban is üzemelni. Ahogyan egyre több digitális rádió lesz a rendszerben, úgy fognak az IDAS rendszer előnyei megjelenni.



Közvetlen kommunikáció FDMA módban



Összehasonlítva az Icom FDMA (frekvenciaosztásos hozzáférésű) technológiáját a TDMA (időosztásos hozzáférésű) rendszerével, az FDMA 6.25Khz-es sávszélességű és közvetlen kommunikációt biztosít a készülékek között még akkor is, ha az átjátszó leáll. Ilyen esetben a rendszer megőrzi digitális előnyeit, beleértve a megnövelt csatorna kapacitást. Ezen túlmenően a TDMA rendszerrel ellentétben az FDMA rendszerű rádióknál lehetőség van egy már folyamatban lévő hívásba is becsatlakozni (late enrty) .



Spektrum hatékonyság



Az IDAS rendszer megduplázza a kapacitását a jelenlegi 12,5kHz-es sávszélességnek. Az Icom megoldást kínál a túlzsúfolt rádiófrekvenciáknak. A jelenleg használatos 12,5Khz-es sávszélességen, ahol a hagyományos analóg rádiók egy csatornát tudnak haszálni, ott az Icom IDAS digitális rádiók a 6,25Khz-es sávszélességnek köszönhetően két teljesen független csatorna is elfér.

Spektrum hatékonyság (Kattintson a nagyításhoz!)



Digitális jelátvitel előnyei



Összehasonlítva a digitális jelzésátvitelt az analóggal elmondható, hogy az analóg FM rendszerben a hang minősége a távolsággal megegyezően folyamatosan romlik, megtelik rádiófrekvenicás zavarokkal.

Az IDAS rendszer AMBE+2 digitális jelátvitelt használva zajmentes, stabil hangminőséget érhet el egészen a kommunikációs sáv határáig. Ezzel a technológiával a hang tisztább lesz, a területi lefedettség megnő.

Analóg vs. digitális lefedettség (Kattintson a nagyításhoz!)


Egyedi, csoport és összes tagállomás hívása



Az IDAS rendszerben három hívási mód létezik. Egyedi hívás esetén az egyéni azonosító kódok lehetővé teszi a privát kommunikációt. Csoport hívás esetén az egyedi csoport azonosító kódok lehetővé teszik a kommunikációt egy meghatározott csoporttal. Ezen túlmenően lehetséges az összes tagállomás felé történő hívás kezdeményezés például vészhelyzet esetében. A rádiók a PTT megnyomásával automatikusan elküldik a saját azonosító számukat. Az IDAS rádiók 500 különböző egyedi és csoport azonosítót tud eltárolni memóriájába, amelyek a készülékek kijelzőjén jelenik meg vételi jel esetén.



Automatikus visszahívás és hívás üzemmód választás



Ha az automatikus visszahívás bekapcsolásra került, úgy az IDAS rádió automatikusan kiválasztja, hogy a másik fél adása egyedi vagy csoporthívás volt-e, és amennyiben meghatározott időn belül adást indítunk, úgy ennek megfelelően fogjuk mi is címezni hívásunkat. Amennyiben a beállított idő lejártát követően indítunk adást, úgy a rendszerben beállított alapértelmezett egyedi vagy csoporthívásban tudunk hívást kezdeményezni.



Digitális beszédtitkosító



Amennyiben titkosított kommunikációra van szükségünk, úgy az IDAS rendszer alapfunkcióként 15 bites titkosító kulcsot használ, amely kb. 32000 kódot jelent. Ez a titkosítási szint a digitális moduláció és demoduláció szintjén túlmenően van a rendszerbe integrálva.



Vészhelyzeti hívófunkciók



A vészhelyzeti gomb megnyomása esetén a rádió vészhívó jelet küld a diszpécsernek vagy más beállított rádióknak. Egyéb biztonságot növelő funkcióként ember lent (mand down) funkció (opcionális UT-124R panel szükséges hozzá) illetve beépített magányos dolgozó (lone worker) funkciók képesek automatikus vészhívás kezdeményezésére. (analóg és digiális üzemmódban egyaránt)

A távoli rádió monitoring funkcióval egy arra jogosult rádió képes egy meghatározott időre bekapcsolni egy mási rádión - a felhasználó tudta nélkül - adást indítani és bekapcsolni a mikrofont. Ezzel lehetővé válik meghallgatni, hogy mi folyik a rádió környezetében.



Státusz üzenet



100 különböző státusz üzenet programozható be a készülékbe, amelyek beállítástól függően akár minden PTT lenyomását követően elküldésre kerülnek, amíg ez a funkció ki nincs kapcsolva. (pl.: "szolgálatban" vagy "ebédelni mentem") Ezen túlmenően egy távoli rádióval státusz üzenet lekérést is kezdeményezhetjük.



GPS pozíció küldés



Amennyiben a kézi rádiót HM-170GP GPS-es kézi mikrofonnal használjuk, vagy a mobil rádióra egy külsős gyártótól származó NMEA kompatibilis GPS vevőt csatlakoztatunk, úgy a készülékek képesek elküldeni saját GPS pozíciójukat egy másik rádiónak vagy a diszpécsernek. Három féle képen küldhet a rádió GPS pozíciót: PTT nyomása esetén, lekérdezés esetén vagy meghatározott idő elteltével automatikusan. Amennyiben a rádiót olyan számítógépre csatlakoztatjuk, amely rendelkezik térképmegjelenítő szoftverrel, úgy diszpécser valós időben tájékozódhat a csoport pozíciójáról.



Rádió távoli letiltás, bénítás és felélesztés



A rádió távoli letiltásával kiiktatható és használatképtelenné tehető az elveszett vagy elopott rádió, amennyiben az hatótávolságon belül, bekapcsolt állapotban van. Ezzel a funkcióval elháríthatók azok a biztonsági kockázatok, amelyek a nemkívánatos rádió lehallgatások miatt következhetnek be. Amennyiben a rádió bénítási parancsot vesz, úgy a rádió összes funkciója ideiglenesen letiltásra kerül, amíg nem kap felélesztési rádiójelzést, nem írják be a felhasználói kódot vagy nem hozzák be egy Icom hivatalos szervizbe.



Digitális szelektív hívó kód (RAN)



A RAN (Radio Access Number) kód az analóg CTCSS kód digitális megfelelője, amely hozzáféréts biztosít akár egy IDAS átjátszóhoz akár digiális zajzár funkciókhoz.



Rövid szöveges üzenet lehetőség



Csak úgy mint egy mint egy mobiltelefonos SMS-nél, az IDAS rádiknál is lehetőség van maximum 12 karakter hosszú, a rádióról is szabadon beállítható rövid szöveges üzenet küldhésére és fogadására akár egy megfelelő szoftverrel ellátott (pl.: RC-FS10) számítógépen.



Egyéb tulajdonságok

  • A rádió ellenőrzés funkcióval megállapítható, hogy egy adott rádió a hatókörzeten belül tartózkodik-e vagy sem.
  • A hívás memóriában eltárolódnak a vett hívásazonosítók.
  • A hívás figyelmeztetés funkció hang és fényjelzést ad a rádión, amennyiben éppen beszélgetés (vétel) közbeni rádió nem tudja fogadni a hívást.
  • Az átjátszó bázis állomásként is üzemeltethető.
  • Late entry funkció: Az IDAS rendszerű rádiók képesek dekódolni a vett egyedi és csoport azonosító számát vagy nevét még akkor is, ha a rádió beszélgetés közben lett bekapcsolva.

Számítógépről adható parancsok és rádió vezérlés



Az RC-FS10SDK (Softwer Developement Kit) használatával számos szoftverek eszköz fejleszthető az ügyfél igényei szerint. Néhány funkció, amely elérhető egyszerű számítógépes vezérlés által. Rádió információ (firmware lekérdezés, klónozási megjegyzésekhez való hozzáférés), felhasználói interfész (szoftver beállítások reszetelése, hangerő beállítás, PTT vezérlés, LCD és szöveg vezérlés, billentyűzet vezérlés), memória csatornák (csatorna memória választás, RF teljesítmény vezérlés, titkosítás vezérlés), belős állapot vezérlés (mikrofon vezérlés, adás/vétel vezérlés, kimenet vezérlés) és még sok más...


Kommunikációs kapcsolat távoli állomások között

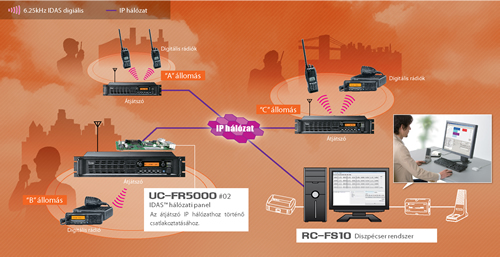

Kommunikációs kapcsolat távoli állomások között (Kattintson a nagyításhoz!)



Az IDAS rendszerben a hagyományos IP hálózatot felhasználva a lefedettségi terület tetszés szerint növelhető. Ha a rádiós végpontokat TCP/IP hálózatra csatlakoztatja, legyenek azok a világ bármely részén, egy önálló hálózatként fog működni.



Egyszerre 16 IDAS átjátszó csatlakoz IP hálózatra



Az opcionális UC-FR5000 panel használatával összesen 16 IDAS átjtászó köthető össze egymással. Az IDAS terminál felhasználó képes kommunikálni a többi IDAS rádió felhasználójával, amely a belinkelt átjátszó hatósugarán van továbbá azokkal a felhasználókkal, akik csak virtuális diszpécser állomással vannak jelen a hálózatban. (Az IDAS rendszer csak IDAS digitális jelet képes továbbítani a hálózaton, analógot nem.)



Alacsony sávszélességi igény



Az AMBE+2 tömörítési eljárásnak köszönhetően mindössze 13 kbps sávszélesség szükséges csatornánként az IDAS rendszernek az IP hálózaton történő forgalmazáshoz. Ez azt jelenti, hogy a manapság elérhető legolcsóbb ADSL technológiát használó internethozzáféréssel is több csatorna egyidejű továbbítása is lehetséges. Mindehez kizárólag fix IP cím szükséges a csoporton belüli eszközöknek. A rendszerbe dinamikusan adhatók további átjtászók vagy távolíthatók el.



Integrált rendszer az egyszerű és kényelmes beüzemelésért



Az Icom a vevői elégedettség növelése érdekében rendkívül egyszerű módját választotta a hálózatos üzemmód eléréséhez. Nem kell mást tenni, mint egy UC-FR5000 panelt beszerelni az IC-FR5100/6100 sorozatú átjtászókba. Az alap konfigurálás és telepítés nem vesz több időt igénybe mint fél óra. Nem szükséges központi szerver vagy további rack szekrény hely. A panel használatával az átjátszó valamint a hálózati kontroller beállításai távolról is módosíthatók, továbbá az átjátszón folyó forgalmazáshoz az arra jogosult felhasználó hozzáférhet.



RC-FS10 távoli diszpécser szoftver



A diszpécser szoftver egy IP alapú virtuális rádiót csinál számítógépéből, amely úgy működik mint egy hagyományos diszpécser állomás, sőt még további funkciókat is biztosít az Ön számára. 8 különböző IDAS átjátszó programozható be a szoftverbe, és egy átjátszóhoz 8 különböző szofver tud csatlakozni. A szoftver egyszerre csak egy beszédátviteli csatornára tud küldeni jelet. Egy CT-24 elnevezésű digitális beszéd konverter (mely a szoftvercsomag része) szükséges az IDAS rendszerű átjátszó vételéhez. Több CT-24-es konverterrel egyszerre több digitális átjátszót tud egy időben monitorozni.

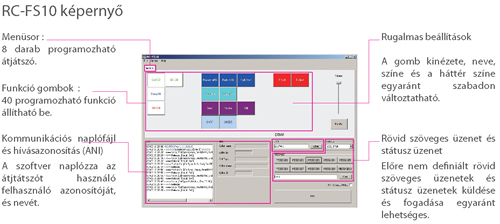

RC-FS10 távoli diszpécser szoftver (Kattintson a nagyításhoz!)





IDAS alkalmazás minták hagyományos IP hálózaton



Épületen belüli és épületek közötti kommunikáció



Az Icom IDAS digitális rendszerével lehetséges összekötni belső IP hálózaton keresztül az épületen belül elhelyezkedő átjtászókat az alagsortól a tetőig. A már meglévő épületen belüli hálózat és kiépített kábelezés a telepítése költségeket jelentősen mérsékelheti.

Épületen belüli és épületek közötti kommunikáció (Kattintson a nagyításhoz!)



Crossband átjátszó (Kattintson a nagyításhoz!)

Crossband átjátszó



Különböző felhasználók és csoportok más frekvencia sávokat használhatnak. Ha például az egyik csoport VHF sávon rádiózik, a másik csoport pedig UHF sávon és a két csoportnak együtt kell működnie, úgy az Icom IDAS digitális rendszere megfelelő választás lehet. Hálózaton egybekötve a különböző sávú átjtászókat lehetővé válik, hogy az összes végpont eltudja érni egymást.



Távoli bázis állomás elérése IP hálózaton



Amennyiben az egyik bázis állomás csak a diszpécserrel szeretne kapcsolatot létesíteni, úgy a felmenő jel az átjátszón keresztül csak a diszpécser felé lesz továbbítva. Ugyan így ha a diszpécser csak egy bizonyos átjtászón keresztül kíván elérni egy állomást, akkor a kommunikációs úton kívül eső átjátszók az adást nem fogják kisugározni.

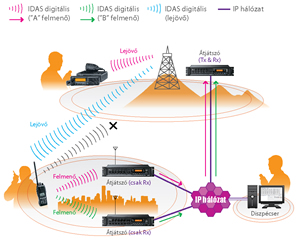

Távoli bázis állomás elérése IP hálózaton (Kattintson a nagyításhoz!)



Térerő általi átjátszó kiválasztás (voting operation) (Kattintson a nagyításhoz!)

Térerő általi átjátszó kiválasztás (voting operation)



Az IDAS rendszer voting funkciója kézi és mobil rádiók esetén növeli az üzembiztonságot és segíti a jobb minőségű rádiós jel kiválasztását. Elképzelhető olyan szituáció, amikor egy területet két átjátszó is lefed. Ilyen esetben az az átjtászó fogja a rádiós rendszerbe juttatni a vételezett jelet, amely nagyobb térerővel és tisztábban veszi a kézi vagy mozgó állomások adását. Az UC-FR5000 beépített voting funkcióval van ellátva, ezért a funkció alkalmazásához külső eszköz nem szükséges.


Trönkölt rendszer dedikált kontrol csatorna nélkül

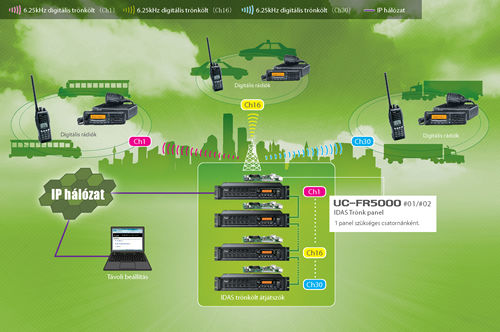

Trönkölt rendszer dedikált kontrol csatorna nélkül (Kattintson a nagyításhoz!)



Az IDAS trönkölt rendszere egy elosztott rendszer (hasonlóan az analóg LTR trönkölthöz), amelyben nincs dedikált vezérlő csatorna. A trönkölt csatornák beszédátviteli csatornakként használhatóak nagyszámú felhasználó kiszolgálására.



Egyedi azonosító és beszédcsoport azonosító



IDAS trönkölt rendszerben maximum 30 csatorna (RF egység) lehet állomásonként. A rendszer potenciálisan több mint 2000 egyedi felhasználót tud kezelni és 2000 beszédcsoport azonosítót állomásonként. A felhassználók száma gyakorlati megfontolságok alapján változhat, de alapvetően az IDAS trönkölt rendszere 100-200 felhasználóra (rádióra) lett tervezve csatornánként.



Hagyományos webböngészőn keresztüli konfigurálás



Az UC-FR5000 panel minden beállítása megváltoztatható webböngészőjéből (pl.: IE, Firefox)

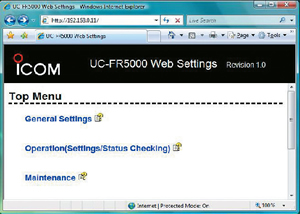

UC-FR5000 képernyő





Másodlagos csatorna hiba esetére



Amennyiben az átjátszóból valamelyik csatorna műszaki hiba miatt kiesik, úgy a rendszerben egy másik átjátszó automatikusan átveszi a helyét.



Másodlagos csatorna hiba esetére



Amennyiben egy területen két IDAS trönkölt rendszert használnak ugyan azon a frekvencián, úgy egy speciális beállítással a trönkölt rádió betudja azonosítani a saját trönkölt állomását.



Kettő RF modul egy egységben



Az Icom IC-FR5100/6100-as egység mindössze 2 rack egység magas és belül külön hely van kialakítva egy második RF modulnak. Az opcionális UR-FR5100/6100 rádiófrekvenciás csatorna modul önálló átjátszóként is üzemel, amelyet az átjátszó vázába építhető.

Kettő RF modul egy egységben (Kattintson a nagyításhoz!)





A több állomásos (multi site) trönkölt IDAS rendszer az év második felétől érhető el. Jelen pillanatban csak egy állomásos (single site) kivitel létezik.
